Seat Ibiza: Unidad de la tapa del depósito de combustible

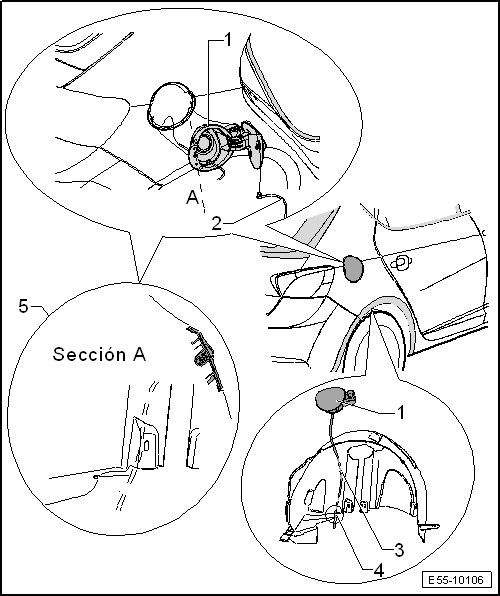

Unidad de la tapa del depósito de combustible: cuadro general de montaje
1 - Conjunto tapa boca de carga del depósito de combustible
- Desmontar y montar, modelo 5 puertas
- Desmontar y montar, modelo 3 puertas
2 - Tirante de seguridad antiperdida
3 - Tubo de desagüe
4 - Orificio de fijación en protector pasarruedas
5 - Sección A
- Del conjunto de tapa de carga del deposito

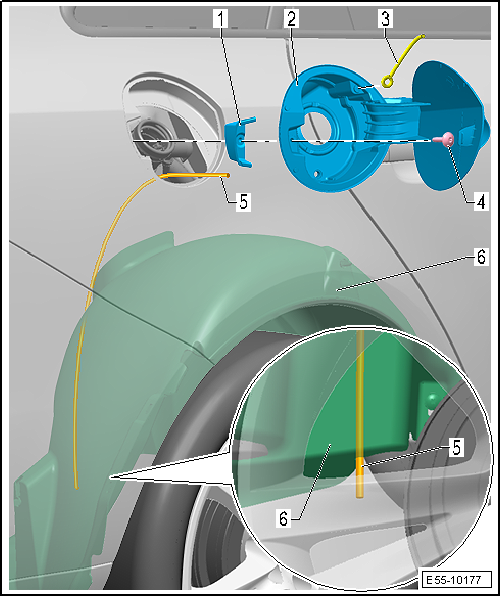

Unidad de la tapa del depósito de combustible, Ibiza ST: cuadro general de montaje
1 - Pieza de montaje
2 - Conjunto tapa boca de carga del depósito de combustible
- Desmontar y montar
3 - Tirante de seguridad antiperdida
4 - Tornillo
- 1,6 Nm +- 0,16 Nm
5 - Tubo de desagüe
6 - Moldura del pasarruedas posterior
- Desmontar y montar
Unidad de la tapa del depósito de combustible, modelo 5 puertas: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U30800-
Desmontar

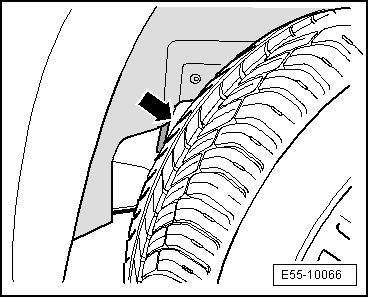

- Liberar el tubo de desagüe del clip de fijación al protector de pasarrueda -flecha-.
- Abrir la tapa del depósito de combustible y desenroscar el tapón del depósito.

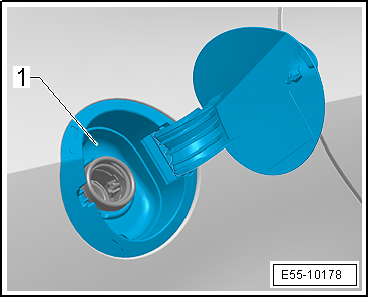

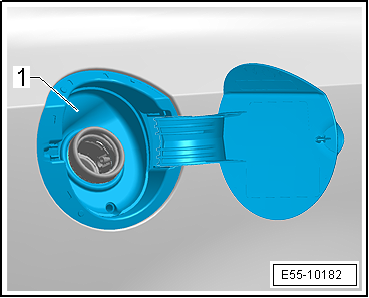

- Extraer el guardapolvo -1- de la boca de llenado de combustible.

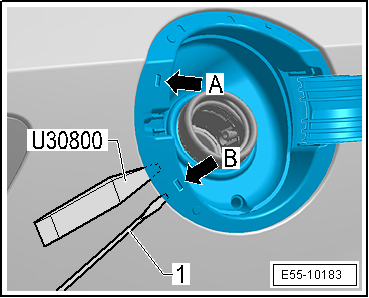

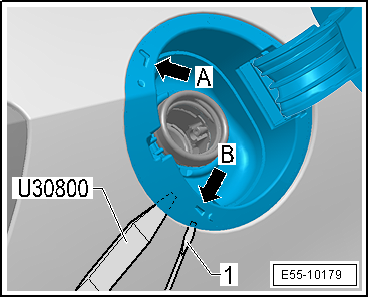

- Introducir la palanca -U 30800- entre medio de la unidad de la tapa del depósito de combustible y el panel lateral, a un lado de la zona de la marca -flecha B-.
- Introducir entremedio de la unidad de la tapa del depósito de combustible y el panel lateral un destornillador plano -1- en la zona de la marca -flecha B- y liberar la grapa existente.
- Realizar los mismos pasos anteriores para liberar la grapa -flecha A-.

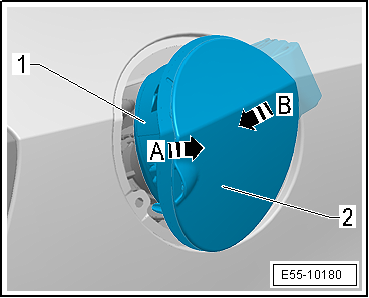

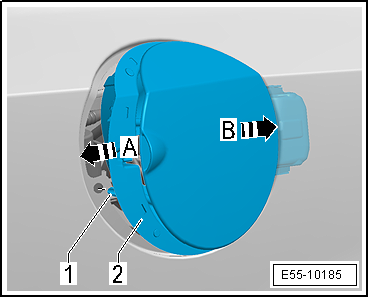

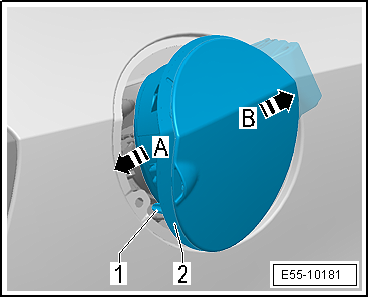

- Cerrar la tapa -2- y extraer la unidad de la tapa del depósito de combustible -1- del panel lateral posterior, tirando en primer lugar hacia el exterior -flecha A- y después hacia la izquierda -flecha B-.
- Extraer completamente la unidad de la tapa del depósito de combustible.
Montar
- Insertar la unidad de la tapa del depósito de combustible -2- en el panel lateral posterior en el sentido de la -flecha B-, situando en primer lugar el lado de la bisagra.
- Colocar el perno -1- en el orificio disponible en el panel posterior y terminar de posicionar la unidad de la tapa del depósito de combustible en el panel lateral posterior en el sentido de la -flecha A-.
- Colocar el guardapolvo -1- en la boca de llenado de combustible.
- Enroscar el tapón del depósito y cerrar la tapa del depósito de combustible.
- Fijar el tubo de desagüe en el clip de fijación al protector de pasarrueda -flecha-.
Unidad de la tapa del depósito de combustible, modelo 3 puertas: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -U30800-
Desmontar
- Liberar el tubo de desagüe del clip de fijación al protector de pasarrueda -flecha-.
- Abrir la tapa del depósito de combustible y desenroscar el tapón del depósito.
- Extraer el guardapolvo -1- de la boca de llenado de combustible.
- Introducir la palanca -U 30800- entre medio de la unidad de la tapa del depósito de combustible y el panel lateral, a un lado de la zona de la marca -flecha B-.
- Introducir entremedio de la unidad de la tapa del depósito de combustible y el panel lateral un destornillador plano -1- en la zona de la marca -flecha B- y liberar la grapa existente.
- Realizar los mismos pasos anteriores para liberar la grapa -flecha A-.

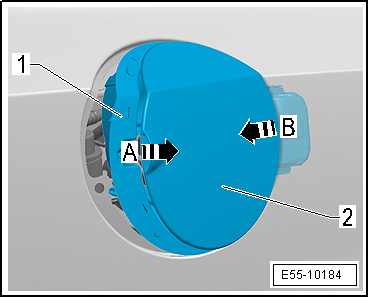

- Cerrar la tapa -2- y extraer la unidad de la tapa del depósito de combustible -1- del panel lateral posterior, tirando en primer lugar hacia el exterior -flecha A- y después hacia la izquierda -flecha B-.
- Extraer completamente la unidad de la tapa del depósito de combustible.
Montar
- Insertar la unidad de la tapa del depósito de combustible -2- en el panel lateral posterior en el sentido de la -flecha B-, situando en primer lugar el lado de la bisagra.
- Colocar el perno -1- en el orificio disponible en el panel posterior y terminar de posicionar la unidad de la tapa del depósito de combustible en el panel lateral posterior en el sentido de la -flecha A-.
- Colocar el guardapolvo -1- en la boca de llenado de combustible.
- Enroscar el tapón del depósito y cerrar la tapa del depósito de combustible.
- Fijar el tubo de desagüe en el clip de fijación al protector de pasarrueda -flecha-.
Unidad de la tapa del depósito de combustible, Ibiza ST: desmontar y montar
Desmontar
- Liberar el tubo de desagüe del clip de fijación al protector de pasarrueda -flecha-.
- Abrir la tapa del depósito de combustible y desenroscar el tapón del depósito.

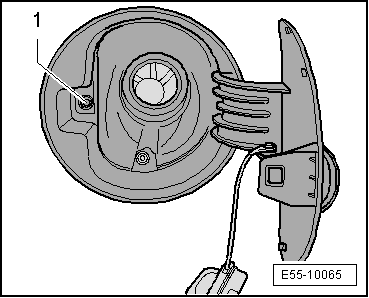

- Desenroscar el tornillo -1-.

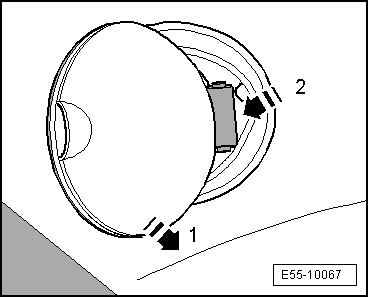

- Extraer la unidad de la tapa del depósito de combustible del panel lateral posterior, tirando en primer lugar hacia el exterior -flecha 1- y después hacia la izquierda -flecha 2-.
- Extraer completamente la unidad de la tapa del depósito de combustible.
- Extraer el guardapolvo de la boca de llenado de combustible.
- Extraer la totalidad del tubo de desagüe.
Montar
- Insertar la unidad de la tapa del depósito de combustible en el panel lateral posterior, situando en primer lugar el lado de la bisagra.
- Colocar el guardapolvo en la boca de llenado de combustible.
- Enroscar el tornillo -1- y colocar el tapón de cierre del depósito de combustible.
- Enroscar el tapón del depósito y cerrar la tapa del depósito de combustible.
- Fijar el tubo de desagüe en el clip de fijación al protector de pasarrueda -flecha-.
Unidad de la tapa de combustible para vehículos GLP: sustituir
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Desmontar la unidad de la tapa de combustible:
- Capítulo "Unidad de la tapa del depósito de combustible, modelo 3 puertas: desmontar y montar"
- Capítulo "Unidad de la tapa del depósito de combustible, modelo 5 puertas: desmontar y montar"
- Posicionar la nueva unidad de la tapa de combustible en su alojamiento.
Aviso

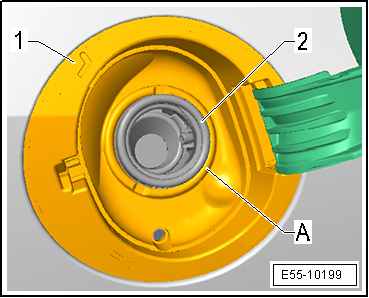

Para que el nuevo orificio coincida con la boca de llenado del GLP hay que orientar el diámetro interior -A- del guardapolvo respecto a la boca de llenado -2-, sin llegar a colocarlo.

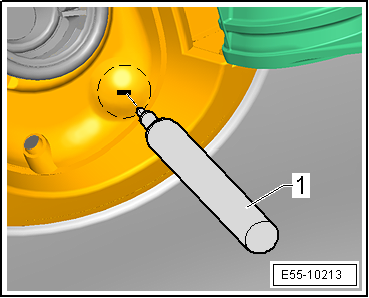

- Con la ayuda de un rotulador indeleble -1- realizar una marca sobre el guardapolvo, en la zona en la que sobresalga la boca de llenado del GLP.
- Desmontar la nueva unidad de la tapa de combustible.

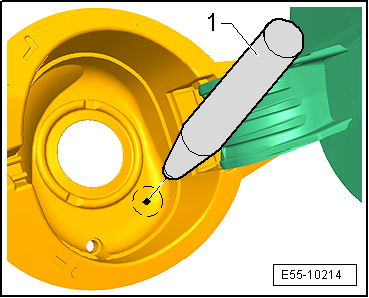

- Posicionar el guardapolvo sobre el banco de trabajo y con la ayuda de un punzón de Ø 18 mm -1- realizar un orificio.

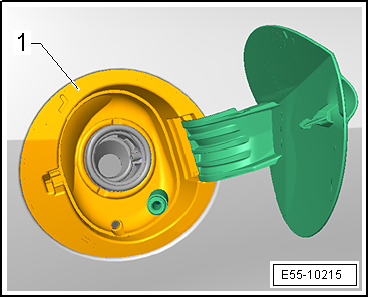

- Posicionar la nueva unidad de la tapa de combustible -1- en su alojamiento.
- Colocar el tapón de cierre del depósito de combustible y de la boca de llenado del GLP.
