Seat Ibiza: Revestimiento techo, modelo ST: desmontar y montar

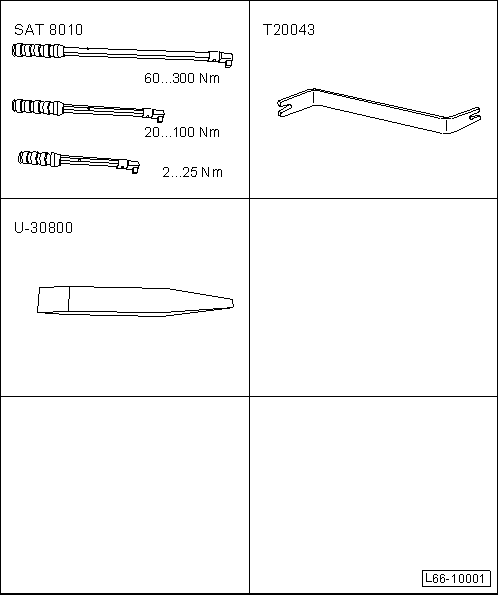

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -T20043-
- Palanca -U 30800-
Desmontar
- Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.
¡Atención!
Antes de efectuar trabajos en el sistema eléctrico hay que desembornar el cable de masa de la batería.
Aviso
- Después de embornar nuevamente la batería hay que verificar el equipamiento del vehículo (radio, reloj, elevalunas eléctricos) según las instrucciones del Manual de Reparaciones y/o del Manual de Instrucciones.
- El desmontaje y montaje se debe realizar teniendo en cuenta pequeñas diferencias en función del equipamiento.
- Utilizar guantes para evitar manchar el revestimiento del techo en el proceso de desmontaje.
- Desmontar parcialmente los revestimientos superiores de los montantes A, no es necesario extraerlo completamente de la fijación al tablero de instrumentos.
- Soltar los revestimientos de los montantes B.
- Desmontar los revestimiento superiores de los montantes C.
- Desmontar los revestimientos de los montantes D.
- Desmontar los parasoles.
- Desmontar los asideros.
Aviso
Los vehículos producidos a partir del 10/2014 solo montaran asideros en el techo cuando incluyan en su equipamiento techo panorámico y/o airbag de cabeza.
Solo para vehículos con retrovisor interior antideslumbrante automático -Y7- con sensor de lluvia y de luz -G397-
- Desmontar el retrovisor interior antideslumbrante automático -Y7- con sensor de lluvia y de luz -G397-.
Continúa para todos los vehículos

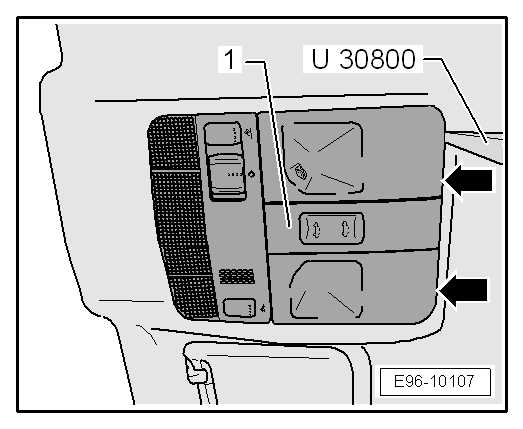

- Desencajar la tapa sensor volumétrico -1- con la palanca -U 30800- actuando en los puntos señalados -flechas-.
- Desacoplar los conectores eléctricos -2- y -4-.

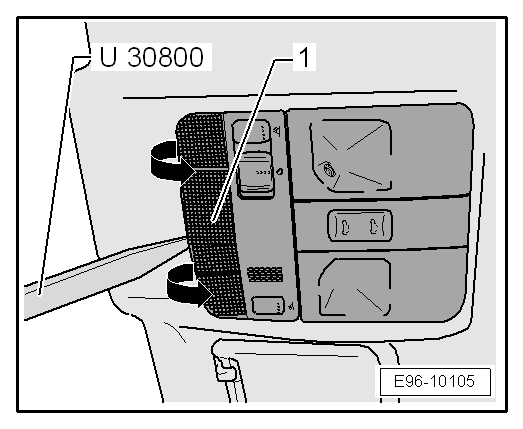

- Con la palanca -U 30800-, desprender el cristal de dispersión -1- en el sentido de las -flechas-.

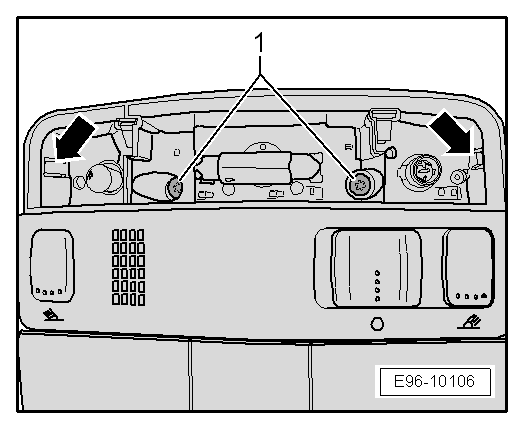

- Extraer los tornillos -1-.
- Desenclipsar las pestañas -flechas- con la palanca -U 30800- y, a continuación, extraer del techo del vehículo la luz interior.
- Desacoplar los conectores.
- Abatir los asientos anteriores y posteriores.
- Abrir el portón posterior.
- Extraer con la palanca -T20043- los clips posteriores -1-.
- Desprender el revestimiento del techo de la parte delantera con la ayuda de la palanca -T20043- para poder vencer la fuerza de las grapas -2-.
- Sacar el revestimiento por la parte posterior del vehículo, teniendo especial atención en no doblarlo ni mancharlo.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Tener especial atención en no doblar ni manchar el revestimiento del techo.

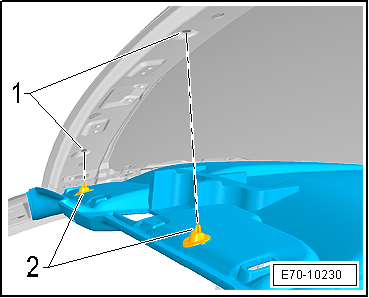

- Colocar las grapas -2- ubicadas en el revestimiento techo, en los orificios -1- de la chapa del techo.

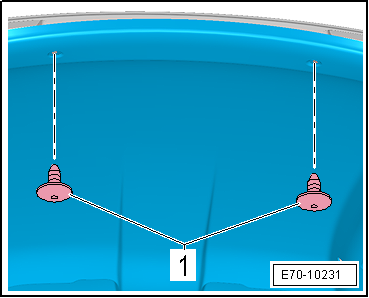

- Colocar las grapas -1- en la parte trasera del revestimiento techo.
Revisar par de apriete.
¡Atención!
Después de montar el revestimiento techo hay que verificar que el labio de la junta del portón y las puertas este correctamente colocado.
