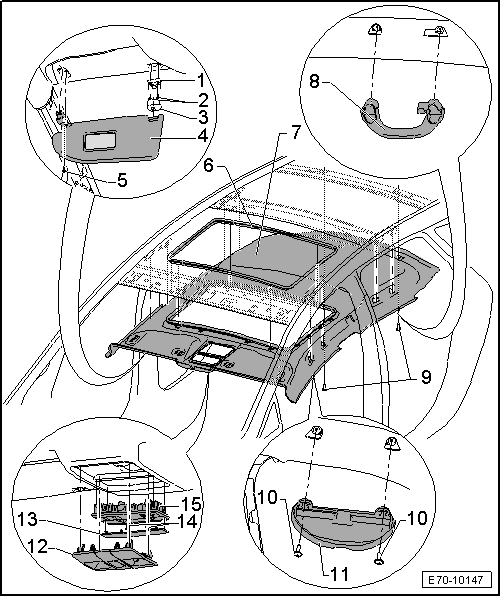

Seat Ibiza: Revestimiento techo panorámico, modelo 3 y 5 puertas: cuadro general de montaje
1 - Fijación fija del parasol
- 2 unidades
2 - Tornillo
- 2 unidades
- 2 +- 0,2 Nm
3 - Caperuza
4 - Parasol
- 2 unidades
- Desmontar y montar
5 - Tornillo
- 2 +- 0,2 Nm
6 - Marco externo
7 - Revestimiento techo panorámico
- Desmontar y montar
- Soltar y fijar
8 - Asidero
- 3 unidades
9 - Clip
- 2 unidades
10 - Tornillo
- 2 unidades
- 2,5 +- 0,2 Nm
11 - Portagafas
12 - Tapa sensor volumétrico
13 - Cristal de dispersión
14 - Tornillo
- 2 unidades
15 - Luz de cortesía
Revestimiento techo panorámico, modelo 3 y 5 puertas: desmontar y montar

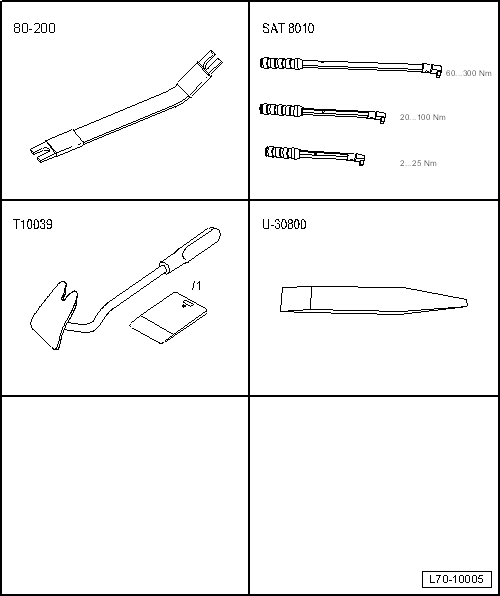

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -80 200- o Palanca -T20043-
- Kit llaves dinamométricas -SAT 8010-
- Separar revestimiento -T10039-
- Palanca -U 30800-
Desmontar
- Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.
¡Atención!
Antes de efectuar trabajos en el sistema eléctrico hay que desembornar el cable de masa de la batería.
Aviso
- Después de embornar nuevamente la batería hay que verificar el equipamiento del vehículo (radio, reloj, elevalunas eléctricos) según las instrucciones del Manual de Reparaciones y/o del Manual de Instrucciones.
- El desmontaje y montaje se debe realizar teniendo en cuenta pequeñas diferencias en función del equipamiento.
- Utilizar guantes para evitar manchar el revestimiento del techo en el proceso de desmontaje.
- Desmontar parcialmente los revestimientos superiores de los montantes A, no es necesario extraerlo completamente de la fijación al tablero de instrumentos.
Solo vehículos, 5 puertas
- Soltar los revestimientos de los montantes B.
Solo vehículos, 3 puertas
- Soltar los revestimientos superiores de los montantes B, modelo 3 puertas.
Continúa para todos los vehículos
- Desmontar parcialmente los revestimiento superiores del montante C, no es necesario extraer el cinturón.
- Desmontar los parasoles.
- Desmontar los asideros.
- Desmontar el portagafas.
Solo para vehículos con retrovisor interior antideslumbrante automático -Y7- con sensor de lluvia y de luz -G397-
- Desmontar el retrovisor interior antideslumbrante automático -Y7- con sensor de lluvia y de luz -G397-.
Continúa para todos los vehículos

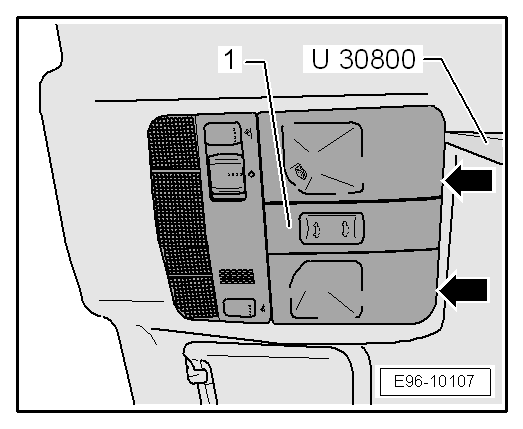

- Desencajar la tapa sensor volumétrico -1- con la palanca -U 30800- actuando en los puntos señalados -flechas-.

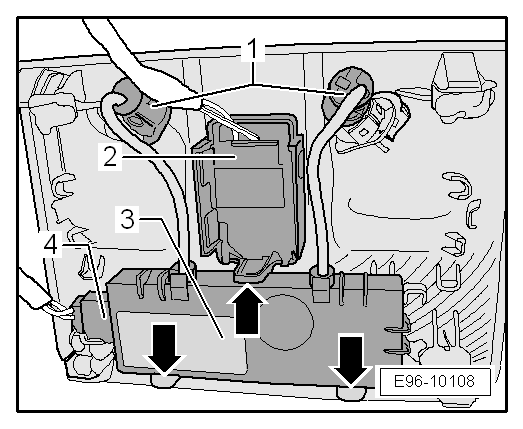

- Desacoplar los conectores eléctricos -2- y -4-.

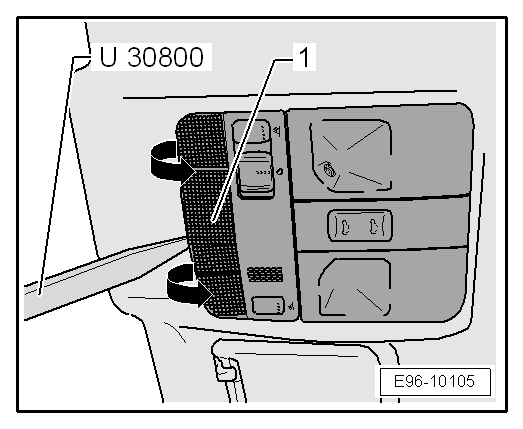

- Con la palanca -U 30800-, desprender el cristal de dispersión -1- en el sentido de las -flechas-.

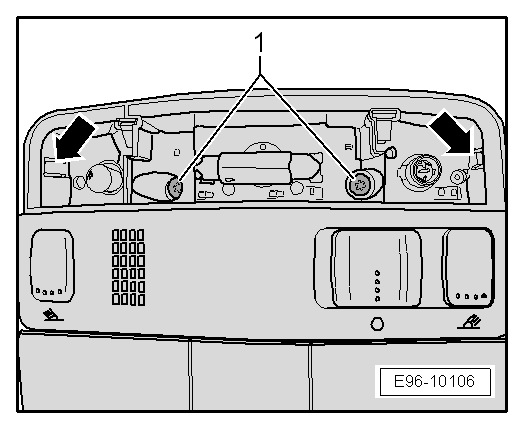

- Extraer los tornillos -1-.
- Desenclipsar las pestañas -flechas- con la palanca -U 30800- y, a continuación, extraer del techo del vehículo la luz interior.
- Desacoplar los conectores.
- Abrir el portón posterior.

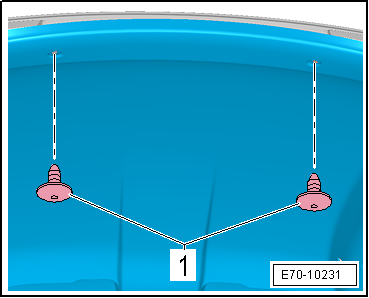

- Extraer con la palanca -T20043- los clips.
- Desmontar la tapa de cristal para techo panorámico →Carrocería, trabajos de montaje exterior 3p y 5p;

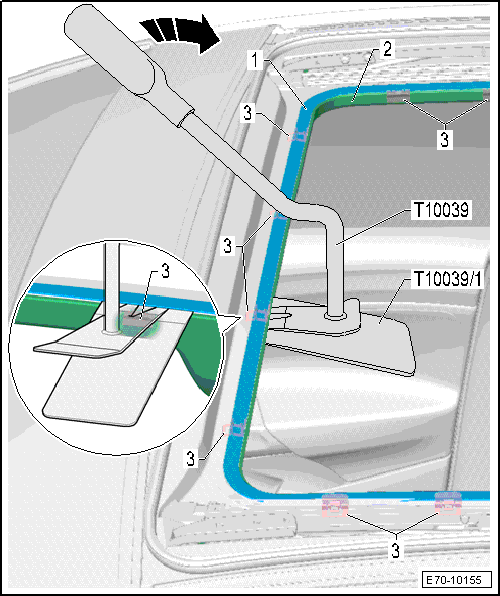

- Introducir la cuña -10039/1- entre el marco -1- y el techo interior moldeado -2-.
- Desprender el marco del techo interior moldeado, por todo alrededor, haciendo palanca con la palanca -T10039- en dirección de la -flecha-.
- Abatir los asientos anteriores y posteriores.
- Desprender el revestimiento del techo y sacar por la parte posterior del vehículo, teniendo especial atención en no doblarlo ni mancharlo.
Montar
El montaje se efectúa en el orden inverso, teniendo en cuenta lo siguiente:
¡Atención!
Después de montar el revestimiento techo hay que verificar que el labio de la junta del portón y las puertas este correctamente colocado.
Revestimiento techo panorámico, modelo 3 y 5 puertas: soltar y fijar
Aviso
Para poder realizar trabajos en el airbag para la cabeza, los refuerzos insonorizantes del techo, la antena del techo y barras del techo habrá que bajar el revestimiento techo lo suficientemente.
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -80 200- o Palanca -T20043-
- Kit llaves dinamométricas -SAT 8010-
- Separar revestimiento -T10039-
- Palanca -U 30800-
Soltar
- Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.
¡Atención!
Antes de efectuar trabajos en el sistema eléctrico hay que desembornar el cable de masa de la batería.
Aviso
- Después de embornar nuevamente la batería hay que verificar el equipamiento del vehículo (radio, reloj, elevalunas eléctricos) según las instrucciones del Manual de Reparaciones y/o del Manual de Instrucciones.
- El desmontaje y montaje se debe realizar teniendo en cuenta pequeñas diferencias en función del equipamiento.
- Utilizar guantes para evitar manchar el revestimiento del techo en el proceso de desmontaje.
- Desmontar parcialmente los revestimientos superiores de los montantes A, no es necesario extraerlo completamente de la fijación al tablero de instrumentos.
Solo vehículos, 5 puertas
- Soltar los revestimientos de los montantes B.
Solo vehículos, 3 puertas
- Soltar los revestimientos superiores de los montantes B, modelo 3 puertas.
Continúa para todos los vehículos
- Desmontar parcialmente los revestimiento superiores del montante C, no es necesario extraer el cinturón.
- Desmontar los parasoles.
- Desmontar los asideros.
- Desmontar el portagafas.
Solo para vehículos con retrovisor interior antideslumbrante automático -Y7- con sensor de lluvia y de luz -G397-
- Desmontar el retrovisor interior antideslumbrante automático -Y7- con sensor de lluvia y de luz -G397-.
Continúa para todos los vehículos
- Desencajar la tapa sensor volumétrico -1- con la palanca -U 30800- actuando en los puntos señalados -flechas-.
- Desacoplar los conectores eléctricos -2- y -4-.
- Con la palanca -U 30800-, desprender el cristal de dispersión -1- en el sentido de las -flechas-.
- Extraer los tornillos -1-.
- Desenclipsar las pestañas -flechas- con la palanca -U 30800- y, a continuación, extraer del techo del vehículo la luz interior.
- Desacoplar los conectores.
- Desmontar la tapa de cristal para techo panorámico →Carrocería, trabajos de montaje exterior 3p y 5p;
- Introducir la cuña -10039/1- entre el marco -1- y el techo interior moldeado -2-.
- Desprender el marco del techo interior moldeado, por todo alrededor, haciendo palanca con la palanca -T10039- en dirección de la -flecha-.
- Abrir el portón posterior.
- Extraer con la palanca -T20043- los clips -1-.
- Dejar apoyado el revestimiento techo en los cabezales de los asientos.
Aviso
Si se necesita mas espacio libre para trabajar, abatir los asientos traseros y reclinar hacia atrás los delanteros.
Fijar
La fijación se efectúa en el orden inverso, teniendo en cuenta lo siguiente:
¡Atención!
Después de montar el revestimiento techo hay que verificar que el labio de la junta del portón y las puertas este correctamente colocado.
