Seat Ibiza: Revestimiento techo, modelo comercial: desmontar y montar

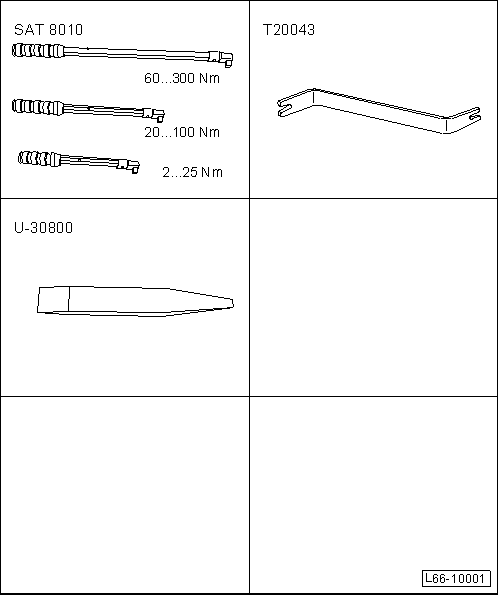

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -T20043-
- Palanca -U 30800-
- Revestimiento techo, modelo comercial: desmontar
- Revestimiento techo, modelo comercial: montar
Desmontar
- Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.
¡Atención!
Antes de efectuar trabajos en el sistema eléctrico hay que desembornar el cable de masa de la batería.
Aviso
- Después de embornar nuevamente la batería hay que verificar el equipamiento del vehículo (radio, reloj, elevalunas eléctricos) según las instrucciones del Manual de Reparaciones y/o del Manual de Instrucciones.
- El desmontaje y montaje se debe realizar teniendo en cuenta pequeñas diferencias en función del equipamiento.
- Utilizar guantes para evitar manchar el revestimiento del techo en el proceso de desmontaje.
- Desmontar parcialmente los revestimientos superiores de los montantes A (no es necesario extraerlo completamente de la fijación al tablero de instrumentos).
- Desmontar la pared divisoria superior.

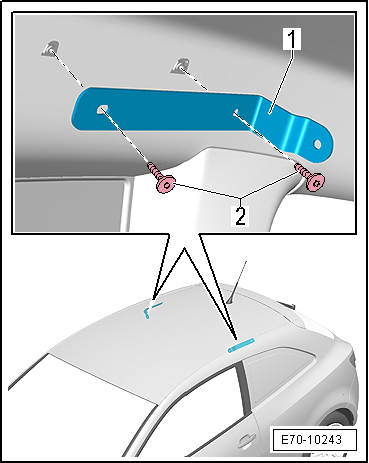

- Aflojar y retirar los tornillos -2- y desmontar los soportes -1-.
- Soltar los revestimientos superiores de los montantes B, modelo 3 puertas.
- Desmontar parcialmente los revestimientos superiores del montante C.
- Desmontar los parasoles.
- Desmontar los asideros.
Aviso
Los vehículos producidos a partir del 10/2014 solo montaran asideros en el techo cuando incluyan en su equipamiento techo panorámico y/o airbag de cabeza.
Solo para vehículos con retrovisor interior antideslumbrante automático -Y7- con sensor de lluvia y de luz -G397-
- Desmontar el retrovisor interior antideslumbrante automático -Y7- con sensor de lluvia y de luz -G397-.
Continúa para todos los vehículos

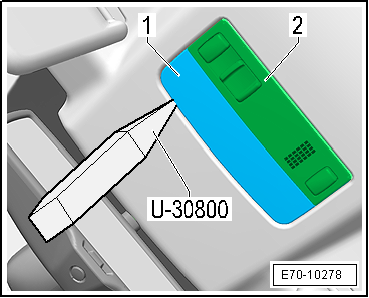

- Con la palanca -U 30800-, desprender el cristal de dispersión -1- de la luz interior -2-.

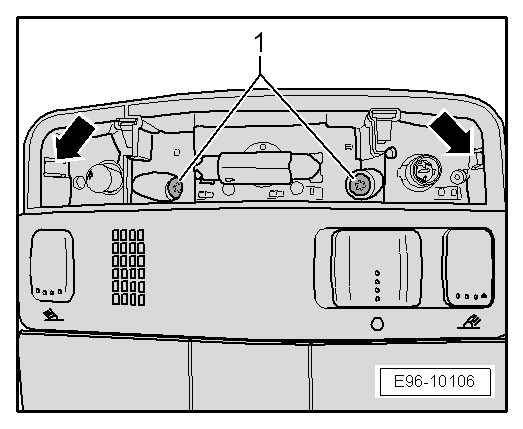

- Extraer los tornillos -1-.
- Desenclipsar las pestañas -flechas- con la palanca -U 30800- y, a continuación, extraer del techo del vehículo la luz interior.

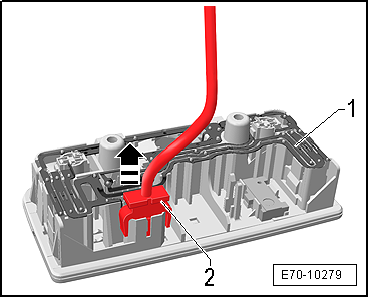

- Desacoplar el conector eléctrico -2- en el sentido de la -flecha- de la luz de cortesía -1-.
- Abrir el portón posterior.
- Extraer con la palanca -T20043- los clips.
- Desprender el revestimiento del techo y sacarlo por la parte posterior del vehículo, teniendo especial atención en no doblarlo ni mancharlo.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
- Después de embornar nuevamente la batería hay que verificar el equipamiento del vehículo (radio, reloj, elevalunas eléctricos) según las instrucciones del Manual de Reparaciones y/o del Manual de Instrucciones.
- El desmontaje y montaje se debe realizar teniendo en cuenta pequeñas diferencias en función del equipamiento.
- Utilizar guantes para evitar manchar el revestimiento del techo en el proceso de montaje.
- Montar los soportes -1- en la carrocería del vehículo.
- Instalar y fijar al par de apriete específico los tornillos -2- de sujección del soporte -1-.
Par de apriete 8 Nm.
- Montar la pared divisoria superior.
¡Atención!
Después de montar el revestimiento techo hay que verificar que el labio de la junta del portón y las puertas este correctamente colocado.
