Seat Ibiza: Revestimiento lateral del maletero, modelo comercial: desmontar y montar

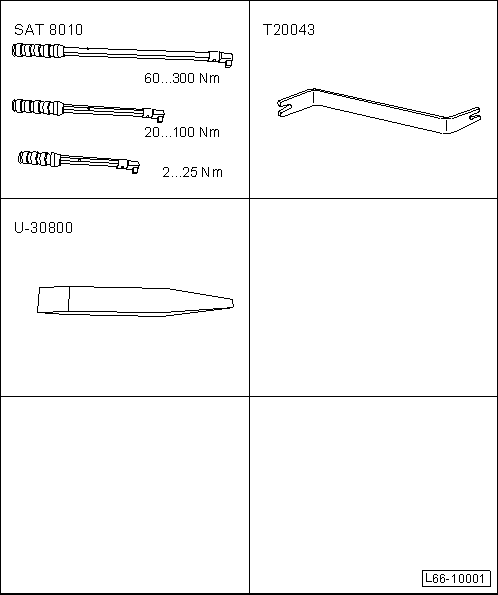

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -T20043-
- Palanca -U 30800-
Aviso
Las operaciones de desmontaje y montaje descritas a continuación corresponden al revestimiento lateral del maletero, modelo comercial, del lado izquierdo. Las operaciones correspondientes al revestimiento lateral del maletero, modelo comercial, del lado del lado derecho son semejantes.
- Revestimiento lateral del maletero, modelo comercial: desmontar
- Revestimiento lateral del maletero, modelo comercial: montar
Revestimiento lateral del maletero, modelo comercial: desmontar
- Desmontar la bandeja portaobjetos y la bandeja.
- Desmontar el soporte de la bandeja plegable.
- Desmontar el revestimiento superior montante C.
- Desmontar la pared divisoria superior e inferior.
- Desmontar el revestimiento superior del montante B.
- Desmontar el revestimiento lateral.
- Abrir el portón posterior y desmontar el revestimiento de la chapa portacierre posterior.
- Retirar la alfombra trasera y delantera del maletero.

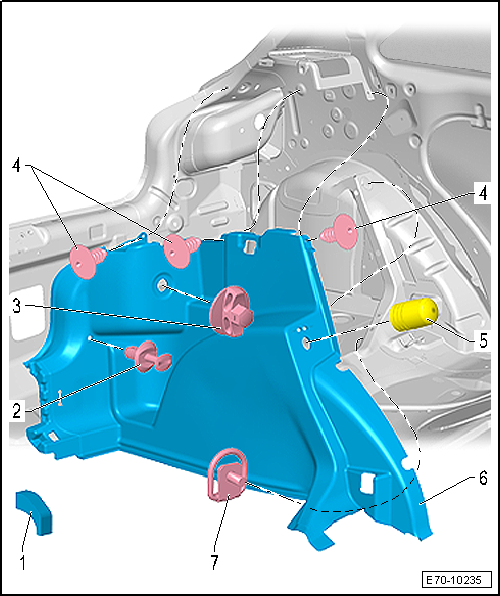

- Desprender los clips -4- y el cartucho roscado -2- con la ayuda de la palanca -T20043-.
- Extraer el pomo casquillo -3-.
- Desenroscar el tornillo del gancho de sujeción -7-.
- Retirar el revestimiento lateral del maletero -6-.
Revestimiento lateral del maletero, modelo comercial: montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
En caso de sustituir el revestimiento lateral del maletero, antes se debe preparar la pieza nueva de acuerdo a las siguientes indicaciones.

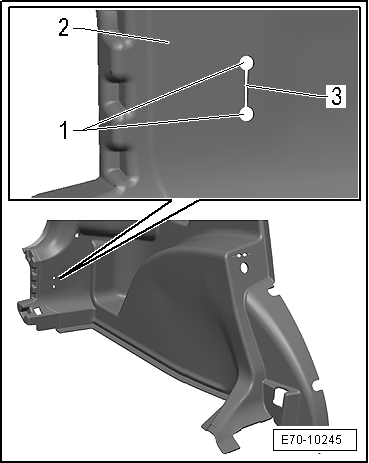

- Montar provisionalmente el revestimiento lateral del maletero -2-.
- Con tiza o similar, marcar en el revestimiento lateral del maletero la ubicación de la argolla posterior fijada a la carrocería.
¡Atención!
Por motivos de seguridad es imprescindible utilizar guantes y gafas de seguridad.
- Desmontar provisionalmente el revestimiento y depositarlo sobre una superficie firme y limpia. Con la ayuda de un sacabocados, realizar dos perforaciones -1- coincidentes con la zona de fijación de la argolla a la carrocería.
- Con la ayuda de una cuchilla, realizar un corte -3- que una los orificios -1- previamente realizados.
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje.

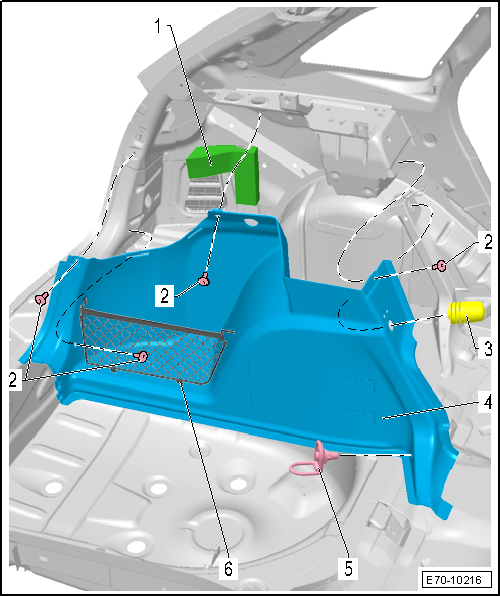

Revestimiento lateral del maletero modelo ST: cuadro general de montaje
1 - Taco distancial
Aviso
Taco distancial, pegado a la chapa.
2 - Clip
- 4 unidades
3 - Taco de goma
Aviso
Cada vez que se desmonte hay regular el taco de goma hasta eliminar el cabeceo del respaldo con la carrocería.
4 - Revestimiento lateral del maletero
- Desmontar y montar
5 - Gancho de sujección
q Con tornillo incorporado
- Par de apriete 23 Nm
6 - Red
- Se sustituye conjuntamente con el revestimiento lateral
Revestimiento lateral del maletero, modelo ST: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -T20043-
- Palanca -U 30800-
Desmontar
- Abrir el portón.
- Desmontar la bandeja portaobjetos.

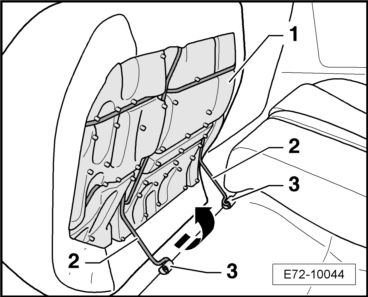

- Levantar la banqueta -1- por la parte delantera y tirar de ésta hacia delante -flecha-.
- Desmontar el respaldo del asiento posterior.
- Desmontar el soporte bandeja.
- Desmontar el revestimiento inferior del montante C.
- Desmontar el revestimiento de la chapa portacierre.
- Retirar la alfombra maletero.

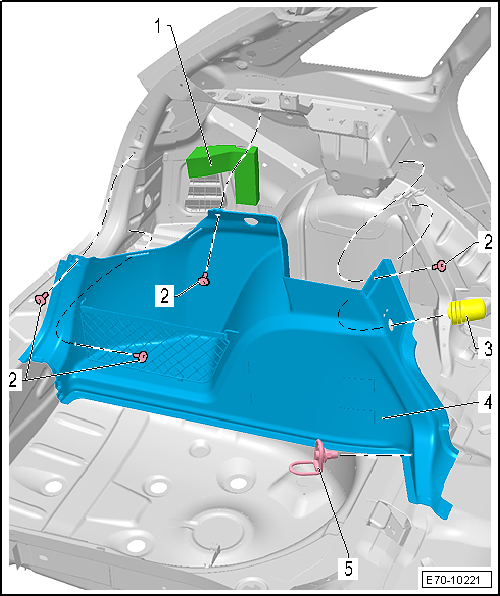

- Desprender los clips -2- con la ayuda de la palanca -T20043-.
- Desenroscar el tornillo del ganchos de sujección -5-.
- Retirar el revestimiento lateral del maletero -4-.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
- Antes de montar el revestimiento se debe comprobar el estado de los tapones y, si fuera necesario, sustituirlos.
- Comprobar pares de apriete.
- Regular el taco de goma -3- hasta eliminar el cabeceo del respaldo con la carrocería.

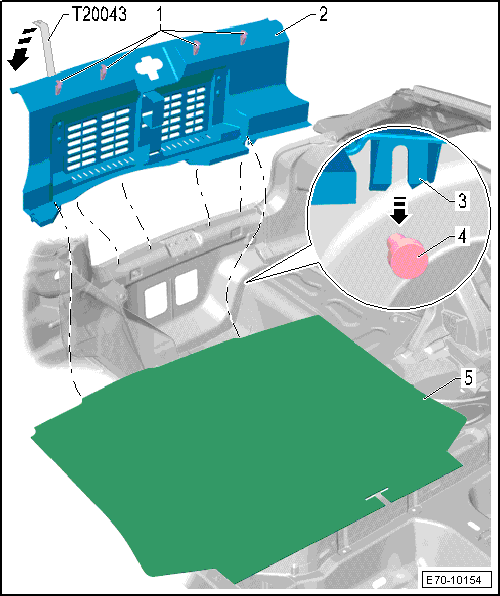

Revestimiento de la chapa portacierre posterior: cuadro general de montaje
1 - Grapa
- 4 unidades
2 - Revestimiento de la chapa portacierre posterior
- Desmontar y montar
3 - Lengüeta del revestimiento de la chapa portacierre posterior
4 - Perno
5 - Alfombra maletero
Revestimiento de la chapa portacierre posterior: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -T20043-
Desmontar
- Abrir el portón posterior.
- Apartar hacia un lado la alfombra maletero -5-.
- Separar el labio de goma del portón posterior e introducir entre la goma y el revestimiento de la chapa portacierre la palanca -T20043- por la zona de la primera grapa.
- Desprender la primera grapa haciendo palanca con la palanca -T20043- en el sentido de la -flecha-.
- Realizar las mismas acciones para desprender el resto de las grapas -1- y retirar el revestimiento de la chapa portacierre posterior hacia arriba.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
- Antes de montar el revestimiento se debe comprobar el estado de las grapas -1- y, si fuera necesario, sustituirlas.
- Las lengüetas -3- del revestimiento de la chapa portacierre posterior deben introducirse en los pernos -4-.

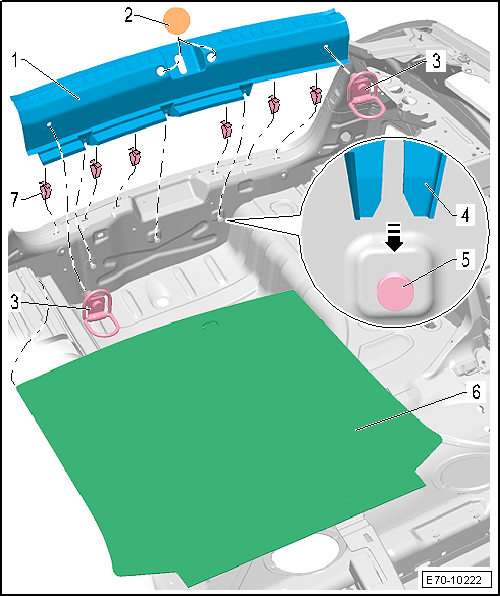

Revestimiento de la chapa portacierre posterior, modelo ST: cuadro general de montaje
1 - Revestimiento de la chapa portacierre posterior
- Desmontar y montar
2 - Tapones
- 2 Unidades
- Desmontar solo para regulación de cerradura
3 - Gancho de sujección
- Con tornillo incorporado
- Par de apriete 23 Nm
4 - Lengüeta del revestimiento de la chapa portacierre posterior
5 - Perno
- 3 unidades soldadas en carrocería
6 - Alfombra maletero
7 - Grapa
- 6 unidades
Revestimiento de la chapa portacierre posterior, modelo ST: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -T20043-
- Palanca -U 30800-
Desmontar
- Abrir el portón posterior.
- Retirar la alfombra maletero -6-.
- Desenroscar los ganchos sujección -3-.
- Separar el labio de goma del portón posterior e introducir entre la goma y el revestimiento de la chapa portacierre la palanca -T20043- por la zona de la primera grapa -7-.
- Desprender la primera grapa haciendo palanca con la palanca -T20043- hacia arriba.
- Realizar las misma acción para desprender el resto de las grapas -7- y retirar el revestimiento de la chapa portacierre posterior hacia arriba.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
- Antes de montar el revestimiento se debe comprobar el estado de las grapas -7- y, si fuera necesario, sustituirlas.
- Las lengüetas -4- del revestimiento de la chapa portacierre posterior deben introducirse en los pernos -5-.
- Comprobar pares de apriete.
