Seat Ibiza: Revestimiento del paragolpes anterior

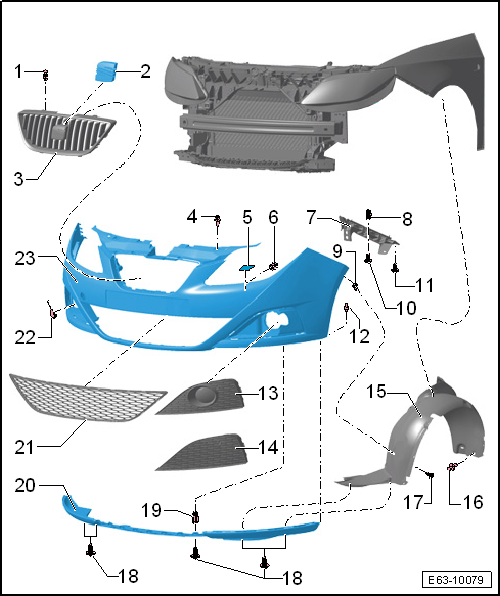

Revestimiento del paragolpes anterior: cuadro general de montaje
1 - Remache extensible
- 2 unidades
2 - Anagrama anterior
- Anagrama anterior: sustituir
3 - Rejilla superior del revestimiento del paragolpes
- Desmontar y montar
4 - Remache extensible
- 4 unidades
5 - Tapa del eyector del lavafaros
- Desmontar y montar la tapa del eyector del lavafaros
- Desmontar y montar el lavafaros.
6 - Clip
7 - Perfil guía
- Desmontar y montar
8 - Casquillo roscado
- 4 unidades
9 - Tuerca gatillo
- 3 + 3 unidades
10 - Tornillo
- 2,5 +- 0,25 Nm
- 3 unidades
11 - Tornillo
- 2,5 +- 0,25 Nm
12 - Remache extensible
- 2 unidades
13 - Cubierta para vehículo con faros antiniebla
- Desmontar y montar
14 - Cubierta para vehículo sin faros antiniebla
- Desmontar y montar
15 - Moldura del pasarruedas
- Desmontar y montar
16 - Remache extensible
- 7 + 7 unidades
17 - Tornillo
- 2,5 +- 0,25 Nm
18 - Tornillo
- 2,5 +- 0,25 Nm
19 - Tuerca expansible
- 2 unidades
20 - Spoiler inferior
- Desmontar y montar
21 - Rejilla inferior central del revestimiento de paragolpes
- Enclipsada en el paragolpes
- Desmontar y montar
22 - Tapa recubrimiento gancho de remolque
23 - Revestimiento del paragolpes
- Desmontar y montar
Revestimiento del paragolpes anterior (versión CUPRA y BOCANEGRA): cuadro general de montaje
1 - Rejilla superior del revestimiento del paragolpes
- Desmontar y montar
2 - Remache extensible
- 2 unidades
3 - Anagrama anterior
- Anagrama anterior: sustituir
4 - Rejilla inferior central del revestimiento de paragolpes
- Enclipsada en el paragolpes
5 - Casquillo roscado
- 4 unidades
6 - Perfil guía
- Desmontar y montar
7 - Tornillo
- 2,5 +- 0,25 Nm
8 - Moldura del pasarruedas
- Desmontar y montar
9 - Remache extensible
- 7 + 7 unidades
10 - Tornillo
- 2,5 +- 0,25 Nm
11 - Tornillo
- 2,5 +- 0,25 Nm
12 - Cubierta
13 - Tapa del eyector del lavafaros
- Desmontar y montar la tapa del eyector del lavafaros
- Desmontar y montar el lavafaros
14 - Remache extensible
- 4 unidades
15 - Cubierta
16 - Revestimiento del paragolpes
- Desmontar y montar

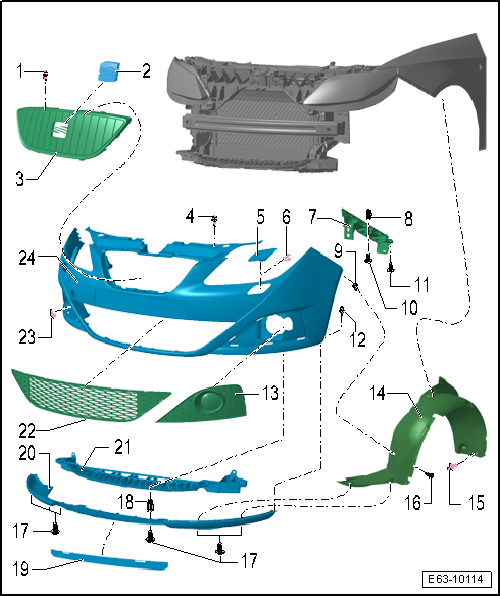

Revestimiento del paragolpes anterior (versión Ecomotive): cuadro general de montaje
1 - Remache extensible
- 2 unidades
2 - Anagrama anterior
- Anagrama anterior: sustituir
3 - Rejilla superior del revestimiento del paragolpes
- Desmontar y montar
4 - Remache extensible
- 4 unidades
5 - Tapa del eyector del lavafaros
- Desmontar y montar la tapa del eyector del lavafaros
- Desmontar y montar el lavafaros
6 - Clip
7 - Perfil guía
- Desmontar y montar
8 - Tuerca expansiva
- 4 unidades
9 - Tuerca gatillo
10 - Tornillo
- 3 + 3 unidades
- 2,5 +- 0,25 Nm
11 - Tornillo
- 2,5 +- 0,25 Nm
12 - Remache extensible
13 - Cubierta
- Desmontar y montar
14 - Moldura del pasarruedas
- Desmontar y montar
15 - Remache extensible
- 7 + 7 unidades
16 - Tornillo
- 4 + 4 unidades
- 2,5 +- 0,25 Nm
17 - Tornillo
- 6 unidades
- 2,5 +- 0,25 Nm
18 - Tuerca expansible
- 2 unidades
19 - Alerón del spoiler inferior
- Desmontar y montar
20 - Spoiler inferior
- Desmontar y montar
21 - Traviesa peatones
22 - Rejilla inferior central del revestimiento de paragolpes
- Enclipsada en el paragolpes
- Desmontar y montar
23 - Tapa recubrimiento gancho de remolque
24 - Revestimiento del paragolpes
- Desmontar y montar

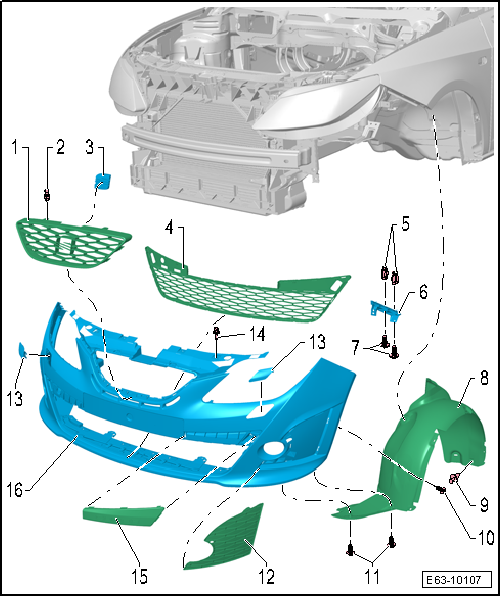

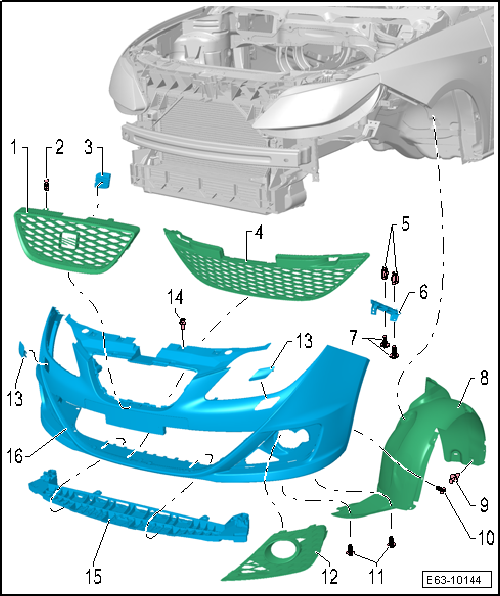

Revestimiento del paragolpes anterior (versión FR): cuadro general montaje
1 - Rejilla superior del revestimiento del paragolpes
- Desmontar y montar
2 - Remache extensible
- 2 unidades
3 - Anagrama anterior
- Anagrama anterior: sustituir
4 - Rejilla inferior central del revestimiento de paragolpes
- Enclipsada en el paragolpes
- Desmontar y montar
5 - Casquillo roscado
- 4 unidades
6 - Perfil guía
- 1 unidad por cada lado
- Desmontar y montar
7 - Tornillo
- 2,5 +- 0,25 Nm
8 - Moldura del pasarruedas
- Desmontar y montar
9 - Remache extensible
- 7 + 7 unidades
10 - Tornillo
- 2,5 +- 0,25 Nm
11 - Tornillo
- 2,5 +- 0,25 Nm
12 - Cubierta
- Desmontar y montar
13 - Tapa del eyector del lavafaros
- Desmontar y montar la tapa del eyector del lavafaros
- Desmontar y montar el lavafaros
14 - Remache extensible
- 4 unidades
15 - Traviesa peatones
16 - Revestimiento del paragolpes
- Desmontar y montar

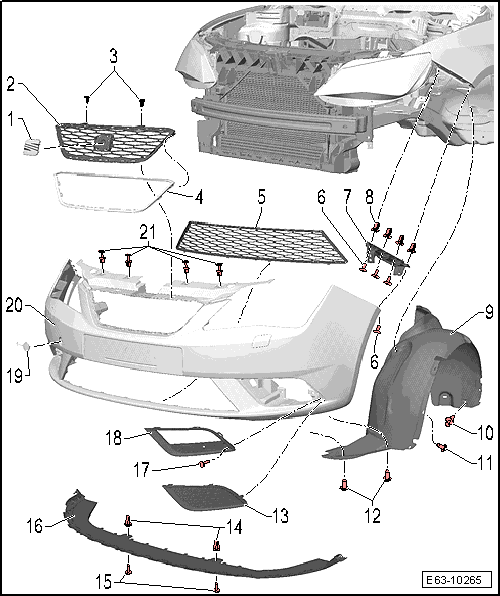

Revestimiento del paragolpes anterior (MY 13): cuadro general montaje
1 - Anagrama anterior
- Desmontar y montar
2 - Rejilla superior
- Sólo es posible desmontar rejilla central habiendo desmontado antes el revestimiento de paragolpes
- Enclipsada en el revestimiento de paragolpes
- Desmontar y montar
3 - Remache extensible
- 2 unidades
4 - Contorno de la rejilla superior
- Desmontar y montar
5 - Rejilla inferior central
- Enclipsada en el paragolpes
- Desmontar y montar
6 - Tornillo
- 4 unidades por cada lado
7 - Perfil guía
- 1 unidad por cada lado
- Desmontar y montar
8 - Casquillo roscado
- 4 unidades por cada lado
9 - Moldura del pasarruedas
- Desmontar y montar
10 - Remache extensible
- 1 unidad por lado
11 - Tornillo
- 2,5 +- 0,25 Nm
12 - Tornillo
- 2,5 +- 0,25 Nm
13 - Cubierta para vehículo sin faro antiniebla
- Desmontar y montar
14 - Tuerca expansible
- 2 unidades
15 - Tornillo
- 2 unidades
- 2,5 +- 0,25 Nm
16 - Spoiler inferior
- Enclipsada en el paragolpes
- Desmontar y montar
17 - Tornillo
- 1 unidad por cada lado
18 - Cubierta para vehículo con faro antiniebla
- Desmontar y montar
19 - Tapa recubrimiento gancho de remolque
20 - Revestimiento del paragolpes
- Desmontar y montar
21 - Remache extensible
- 4 unidades

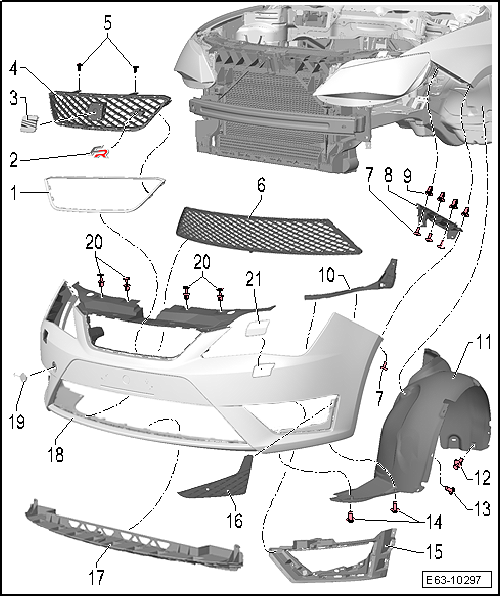

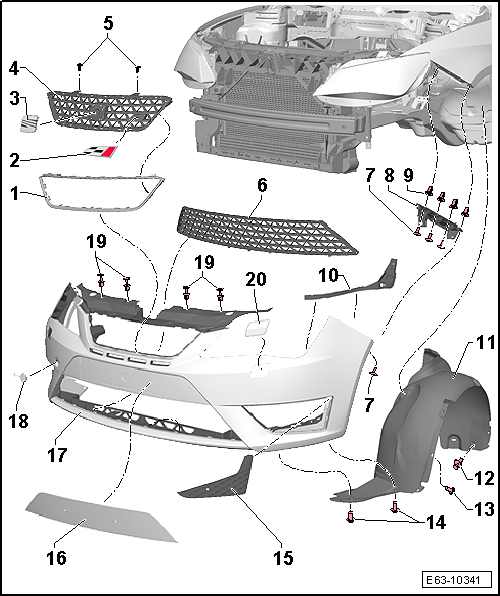

Revestimiento del paragolpes anterior (MY 13 FR): cuadro general montaje
1 - Contorno de la rejilla superior
- Desmontar y montar
2 - Anagrama adhesivo FR
- Desmontar y montar
3 - Anagrama anterior
- Desmontar y montar
4 - Rejilla superior
- Encajada en el revestimiento de paragolpes
- Sólo es posible desmontar rejilla central habiendo desmontado antes el revestimiento de paragolpes
- Desmontar y montar
5 - Remache extensible
- 2 unidades
6 - Rejilla inferior central
- Encajada en el paragolpes
- Desmontar y montar
7 - Tornillo
- 4 unidades por cada lado
- 3,5 Nm
8 - Perfil guía
- 1 unidad por cada lado
- Desmontar y montar
9 - Casquillo roscado
- 4 unidades por cada lado
10 - Moldura soporte del pasarruedas
- Desmontar y montar
11 - Moldura del pasarruedas
- Desmontar y montar
12 - Remache extensible
- 1 unidad por lado
13 - Tornillo
- 2,5 +- 0,25 Nm
14 - Tornillo
- 2,5 +- 0,25 Nm
15 - Soporte antiniebla
- Montar
Aviso
De recambios se suministra junto al revestimiento paragolpes.
16 - Cubierta para faro antiniebla
- Desmontar y montar
17 - Traviesa de peatones
- Desmontar y montar
18 - Revestimiento del paragolpes
- Desmontar y montar
- Para sustituir y garantizar el correcto pintado del revestimiento del paragolpes
19 - Tapa recubrimiento gancho de remolque
20 - Remache extensible
- 4 unidades
21 - Tapa del eyector del lavafaros
- Desmontar y montar la tapa del eyector del lavafaros
- Desmontar y montar el lavafaros

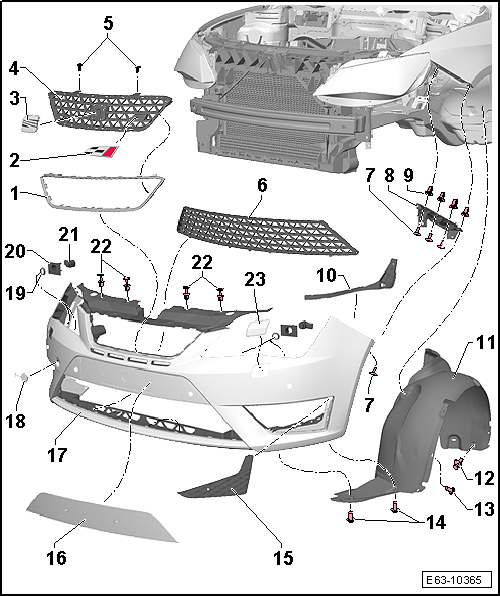

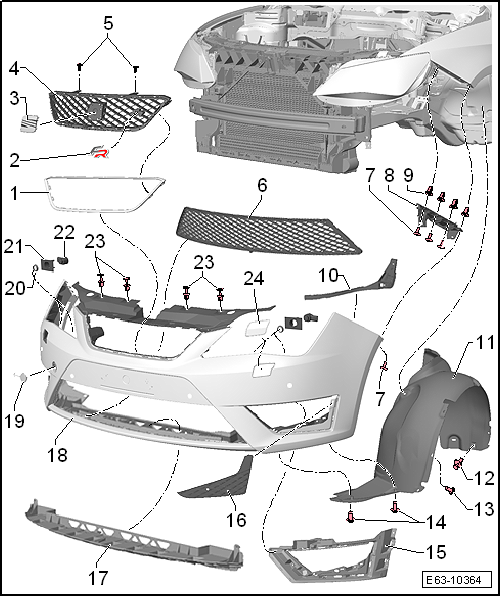

Revestimiento del paragolpes anterior (MY 13 CUPRA): cuadro general de montaje
1 - Contorno de la rejilla superior
- Desmontar y montar
2 - Siglas adhesivas CUPRA
- Desmontar y montar
3 - Anagrama anterior
- Desmontar y montar
4 - Rejilla superior
- Encajada en el revestimiento de paragolpes
- Sólo es posible desmontar rejilla central habiendo desmontado antes el revestimiento de paragolpes
- Desmontar y montar
5 - Remache extensible
- 2 unidades
6 - Rejilla inferior central
- Encajada en el paragolpes
- Desmontar y montar
7 - Tornillo
- 4 unidades por cada lado
- 3,5 Nm
8 - Perfil guía
- 1 unidad por cada lado
- Desmontar y montar
9 - Casquillo roscado
- 4 unidades por cada lado
10 - Moldura soporte del pasarruedas
- Desmontar y montar
11 - Moldura del pasarruedas
- Desmontar y montar
12 - Remache extensible
- 1 unidad por lado
13 - Tornillo
- 2,5 +- 0,25 Nm
14 - Tornillo
- 2,5 +- 0,25 Nm
15 - Cubierta para faro antiniebla
- Desmontar y montar
16 - Tapa
- Para vehículos sin sensor de aparcamiento
- Para vehículos con sensor de aparcamiento
- Desmontar y montar
17 - Revestimiento del paragolpes
- Desmontar y montar
- Traviesa de peatones: desmontar y montar
18 - Tapa recubrimiento gancho de remolque
19 - Remache extensible
- 4 unidades
20 - Tapa del eyector del lavafaros
- Desmontar y montar la tapa del eyector del lavafaros
- Desmontar y montar el lavafaros

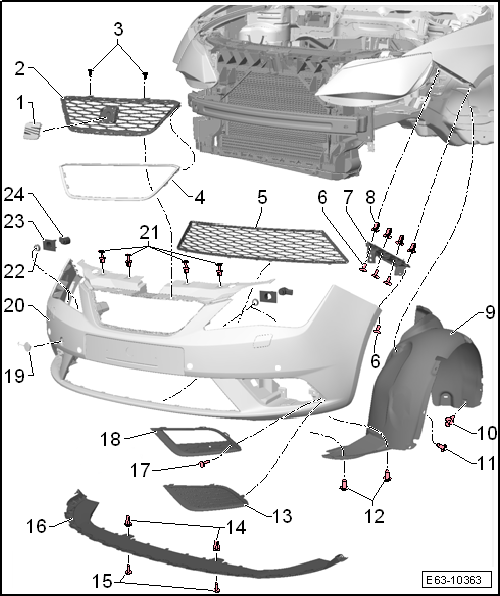

Revestimiento del paragolpes anterior (MY 14): cuadro general montaje
1 - Anagrama anterior
- Desmontar y montar
2 - Rejilla superior
- Sólo es posible desmontar rejilla central habiendo desmontado antes el revestimiento de paragolpes
- Enclipsada en el revestimiento de paragolpes
- Desmontar y montar
3 - Remache extensible
- 2 unidades
4 - Contorno de la rejilla superior
- Desmontar y montar
5 - Rejilla inferior central
- Enclipsada en el paragolpes
- Desmontar y montar
6 - Tornillo
- 4 unidades por cada lado
7 - Perfil guía
- 1 unidad por cada lado
- Desmontar y montar
8 - Casquillo roscado
- 4 unidades por cada lado
9 - Moldura del pasarruedas
- Desmontar y montar
10 - Remache extensible
- 1 unidad por lado
11 - Tornillo
- 2,5 +- 0,25 Nm
12 - Tornillo
- 2,5 +- 0,25 Nm
13 - Cubierta para vehículo sin faro antiniebla
- Desmontar y montar
14 - Tuerca expansible
- 2 unidades
15 - Tornillo
- 2 unidades
- 2,5 +- 0,25 Nm
16 - Spoiler inferior
- Enclipsada en el paragolpes
- Desmontar y montar
17 - Tornillo
- 1 unidad por cada lado
18 - Cubierta para vehículo con faro antiniebla
- Desmontar y montar
19 - Tapa recubrimiento gancho de remolque
20 - Revestimiento del paragolpes
- Desmontar y montar
21 - Remache extensible
- 4 unidades
22 - Junta del transmisor para aparcamiento asistido anterior
- 4 unidades
23 - Soporte del transmisor para aparcamiento asistido anterior
- 4 unidades
- Desmontar y montar
24 - Transmisor para aparcamiento asistido anterior
- 4 unidades
- Sensor de la ayuda de aparcamiento delantero derecho -G252-
- Sensor de la ayuda de aparcamiento delantero central derecho -G253-
- Sensor de la ayuda de aparcamiento delantero central izquierdo -G254-
- Sensor de la ayuda de aparcamiento delantero izquierdo -G255-
- Desmontar y montar
Revestimiento del paragolpes anterior (MY 14 FR): cuadro general montaje
1 - Contorno de la rejilla superior
- Desmontar y montar
2 - Anagrama adhesivo FR
- Desmontar y montar
3 - Anagrama anterior
- Desmontar y montar
4 - Rejilla superior
- Encajada en el revestimiento de paragolpes
- Sólo es posible desmontar rejilla central habiendo desmontado antes el revestimiento de paragolpes
- Desmontar y montar
5 - Remache extensible
- 2 unidades
6 - Rejilla inferior central
- Encajada en el paragolpes
- Desmontar y montar
7 - Tornillo
- 4 unidades por cada lado
- 3,5 Nm
8 - Perfil guía
- 1 unidad por cada lado
- Desmontar y montar
9 - Casquillo roscado
- 4 unidades por cada lado
10 - Moldura soporte del pasarruedas
- Desmontar y montar
11 - Moldura del pasarruedas
- Desmontar y montar
12 - Remache extensible
- 1 unidad por lado
13 - Tornillo
- 2,5 +- 0,25 Nm
14 - Tornillo
- 2,5 +- 0,25 Nm
15 - Soporte antiniebla
- Montar
Aviso
De recambios se suministra junto al revestimiento paragolpes.
16 - Cubierta para faro antiniebla
- Desmontar y montar
17 - Traviesa de peatones
- Desmontar y montar
18 - Revestimiento del paragolpes
- Desmontar y montar
- Para sustituir y garantizar el correcto pintado del revestimiento del paragolpes
19 - Tapa recubrimiento gancho de remolque
20 - Junta del transmisor para aparcamiento asistido anterior
- 4 unidades
21 - Soporte del transmisor para aparcamiento asistido anterior
- 4 unidades
- Desmontar y montar
22 - Transmisor para aparcamiento asistido anterior
- 4 unidades
- Sensor de la ayuda de aparcamiento delantero derecho -G252-
- Sensor de la ayuda de aparcamiento delantero central derecho -G253-
- Sensor de la ayuda de aparcamiento delantero central izquierdo -G254-
- Sensor de la ayuda de aparcamiento delantero izquierdo -G255-
- Desmontar y montar
23 - Remache extensible
- 4 unidades
24 - Tapa del eyector del lavafaros
- Desmontar y montar la tapa del eyector del lavafaros
- Desmontar y montar el lavafaros
Revestimiento del paragolpes anterior (MY 14 CUPRA): cuadro general de montaje
1 - Contorno de la rejilla superior
- Desmontar y montar
2 - Siglas adhesivas CUPRA
- Desmontar y montar
3 - Anagrama anterior
- Desmontar y montar
4 - Rejilla superior
- Encajada en el revestimiento de paragolpes
- Sólo es posible desmontar rejilla central habiendo desmontado antes el revestimiento de paragolpes
- Desmontar y montar
5 - Remache extensible
- 2 unidades
6 - Rejilla inferior central
- Encajada en el paragolpes
- Desmontar y montar
7 - Tornillo
- 4 unidades por cada lado
- 3,5 Nm
8 - Perfil guía
- 1 unidad por cada lado
- Desmontar y montar
9 - Casquillo roscado
- 4 unidades por cada lado
10 - Moldura soporte del pasarruedas
- Desmontar y montar
11 - Moldura del pasarruedas
- Desmontar y montar
12 - Remache extensible
- 1 unidad por lado
13 - Tornillo
- 2,5 +- 0,25 Nm
14 - Tornillo
- 2,5 +- 0,25 Nm
15 - Cubierta para faro antiniebla
- Desmontar y montar
16 - Tapa
- Para vehículos sin sensor de aparcamiento
- Para vehículos con sensor de aparcamiento
- Desmontar y montar
17 - Revestimiento del paragolpes
- Desmontar y montar
- Traviesa de peatones: desmontar y montar
18 - Tapa recubrimiento gancho de remolque
19 - Junta del transmisor para aparcamiento asistido anterior
- 4 unidades
20 - Soporte del transmisor para aparcamiento asistido anterior
- 4 unidades
- Desmontar y montar
21 - Transmisor para aparcamiento asistido anterior
- 4 unidades
- Sensor de la ayuda de aparcamiento delantero derecho -G252-
- Sensor de la ayuda de aparcamiento delantero central derecho -G253-
- Sensor de la ayuda de aparcamiento delantero central izquierdo -G254-
- Sensor de la ayuda de aparcamiento delantero izquierdo -G255-
- Desmontar y montar
22 - Remache extensible
- 4 unidades
23 - Tapa del eyector del lavafaros
- Desmontar y montar la tapa del eyector del lavafaros
- Desmontar y montar el lavafaros
Revestimiento del paragolpes anterior (todas las versiones): desmontar y montar

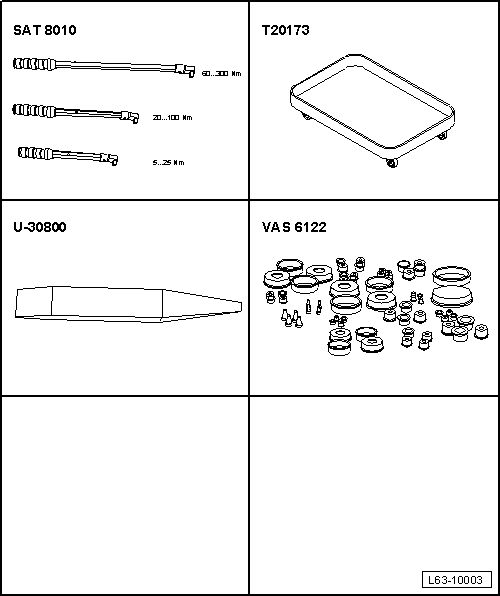

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Bandeja -T20173-
- Palanca -U 30800-
- Kit tapones de cierre -VAS 6122-
Desmontar
- Abrir el capó anterior y mantenerlo en posición de apertura con la varilla de sujeción.

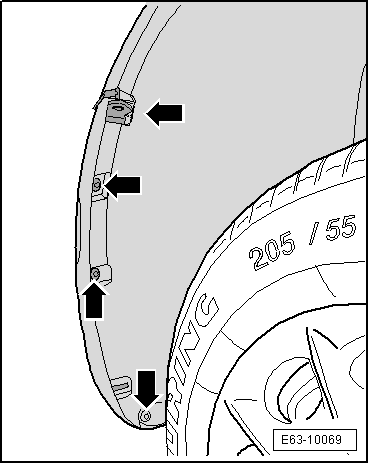

- Desenroscar los tornillos -flechas- que fijan el revestimiento del paragolpes a las molduras de los pasarruedas anteriores.

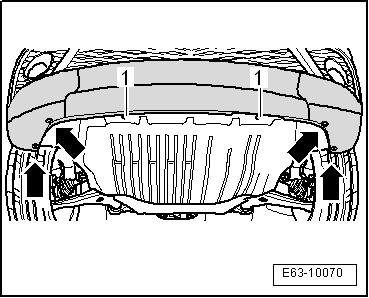

- Extraer los tornillos inferiores -flechas-.
- Extraer los tornillos de fijación -1-.

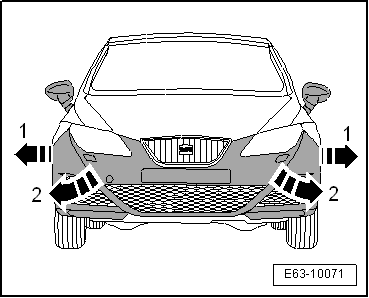

- Separar el revestimiento del paragolpes, primero desencajando de las esquinas -flechas 1- y luego desplazándolo hacia delante -flechas 2-.
Continúa solo para vehículos con faros antiniebla:

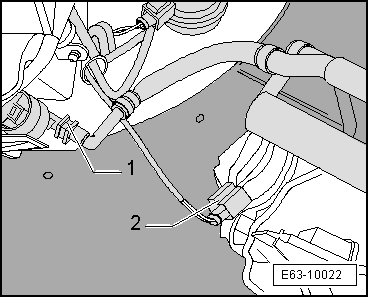

- Desacoplar los conectores de los faros antiniebla -2-.
Continúa solo para vehículos con sistema de aparcamiento asistido anterior:

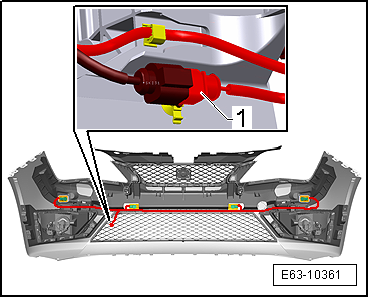

- Desacoplar el conector -1- de los sensores de aparcamiento asistido anterior.
Continúa solo para vehículos con lavafaros, todas las versiones excepto MY 13►:
- Colocar debajo del depósito de liquido limpiaparabrisas la bandeja -T20173-.
- Desacoplar el clip -1- de la bomba del lavafaros.
Continúa solo para vehículos con lavafaros MY13►:

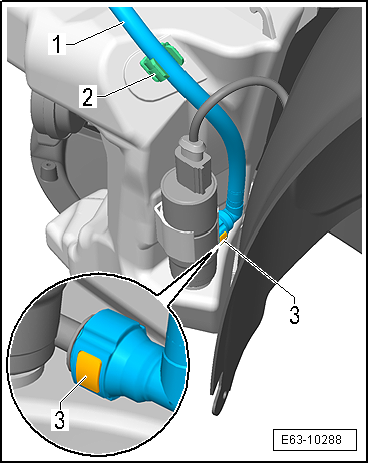

- Desacoplar el tubo -1- del clip -2- del depósito del lavafaros.
- Desacoplar el clip -3- de la bomba del lavafaros.
Aviso
Girar el motor de la bomba del lavafaros ligeramente hacia afuera para facilitar la manipulación del clip -3-.

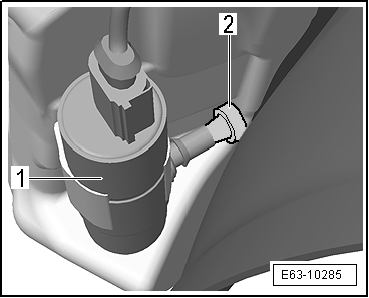

- Taponar la bomba del lavafaros -1- con los tapones del kit tapones de cierre -VAS 6122--2-.
Continúa para todos los vehículos:
- Girar 90º los clips de fijación -flechas- y extraer las grapas del revestimiento del paragolpes con la palanca -U 30800-.
- Extraer el revestimiento del paragolpes anterior.
Aviso
Al apoyar por cualquiera de las partes interponer entre el revestimiento del paragolpes anterior y la superficie sobre la que se apoye, un material apropiado para proteger el revestimiento del paragolpes.
Montar
Realizar las operaciones de montaje, en el orden inverso a las descritas para el desmontaje, teniendo en cuenta lo siguiente:
Aviso
Al realizar el montaje del paragolpes, prestar especial atención a no deteriorar la pintura de los extremos superiores que van encajados en la aleta. Si es necesario, protegerlos antes de realizar el montaje con cinta de carrocero y retirarla al finalizar el montaje.
Pares de apriete:
- Tornillos Torx que fijan el revestimiento del paragolpes
- Ajustar los faros antiniebla, si llevara, en el caso de que se hayan desmontado para reparar el revestimiento del paragolpes.
Aviso
- Verificar las franquicias del revestimiento del paragolpes anterior.
- Antes de cerrar el capó anterior hay que verificar el funcionamiento de la palanca de accionamiento y del cable Bowden.
Revestimiento del paragolpes: reparar
Aviso
En caso de estar dañado el revestimiento del paragolpes hay que comprobar si es posible repararlo antes de proceder a su sustitución.
