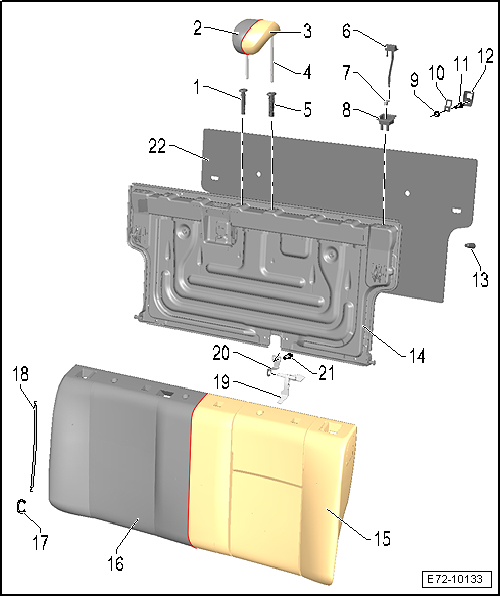

Seat Ibiza: Respaldo del asiento posterior completo: cuadro general de montaje
1 - Guía apoyacabezas regulable
- Desmontar y montar
2 - Tapizado apoyacabezas
- Desmontar y montar
3 - Acolchado apoyacabezas
4 - Apoyacabezas completo
- Desmontar y montar
5 - Guía apoyacabezas fija
6 - Palanca de desbloqueo
- Desmontar y montar
7 - Grapa tope de marco de palanca
8 - Marco de palanca de desbloqueo
9 - Arandela
10 - Soporte Top tether
- Desmontar y montar
11 - Tornillo
- 23 Nm
12 - Capuchón
13 - Tope elástico
14 - Armazón respaldo
15 - Acolchado respaldo
16 - Tapizado respaldo
- Desmontar y montar
17 - Grapa
18 - Alambre
19 - Soporte para respaldo
20 - Escuadra fijación
21 - Tornillo
- 2 Unidades
- 10 +- 1 Nm
22 - Felpa respaldo
Respaldo del asiento posterior completo: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
Desmontar
- Retirar la bandeja posterior.

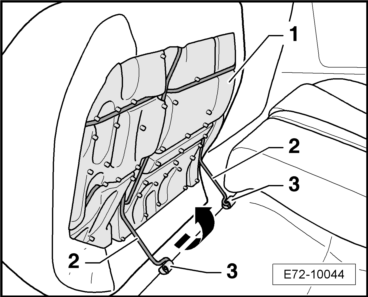

- Levantar la banqueta -1- por la parte delantera y tirar de ésta hacia delante -flecha-.
- Desmontar el cierre doble.

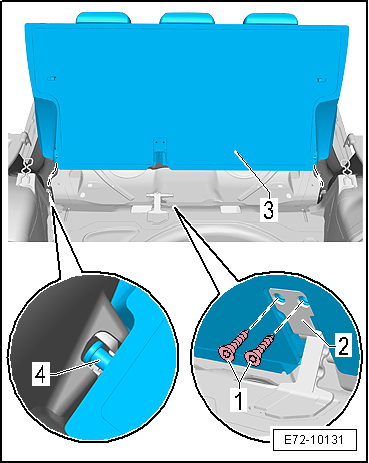

- Abatir hacia delante el respaldo -3-.
- Extraer los tornillos -1- de la escuadra de fijación -2-.
- Presionar hacia atrás con un destornillador los ganchos de encastres -4- en ambos lados externos del respaldo y extraer hacia arriba el respaldo -3- del soporte del mismo.
- Retirar el respaldo completo.
Montar
- El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Apretar los tornillos -1- (par de apriete 10 +- 1 Nm).
Aviso
Al montar acondicionar cinturones posteriores para no atraparlos con el respaldo

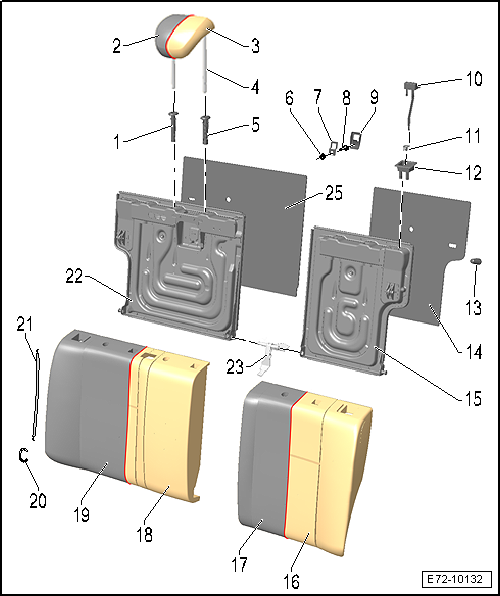

Respaldo del asiento posterior dividido: cuadro general de montaje
1 - Guía apoyacabezas fija
2 - Tapizado apoyacabezas
- Desmontar y montar
3 - Acolchado apoyacabezas
4 - Apoyacabezas completo
- Desmontar y montar
5 - Guía apoyacabezas regulable
- Desmontar y montar
6 - Arandela
7 - Soporte Top tether
- Desmontar y montar
8 - Tornillo
- Par de apriete 23 Nm
9 - Capuchón
10 - Palanca de desbloqueo
- Desmontar y montar
11 - Grapa tope de marco de palanca
12 - Marco de palanca de desbloqueo
13 - Tope elástico
14 - Felpa respaldo 1/3 lado izquierdo
15 - Armazón respaldo 1/3 lado izquierdo
16 - Acolchado respaldo 1/3 lado izquierdo
17 - Tapizado respaldo 1/3 lado izquierdo
- Desmontar y montar
18 - Acolchado respaldo 2/3 lado derecho
19 - Tapizado respaldo 2/3 lado derecho
- Desmontar y montar
20 - Grapa
21 - Alambre
22 - Armazón respaldo 2/3 lado derecho
23 - Soporte para respaldo
24 - Felpa respaldo 2/3 lado derecho
Respaldo del asiento posterior 1/3 lado izquierdo: desmontar y montar
Desmontar
- Retirar la bandeja posterior.
- Levantar la banqueta -1- por la parte delantera y tirar de ésta hacia delante -flecha-.

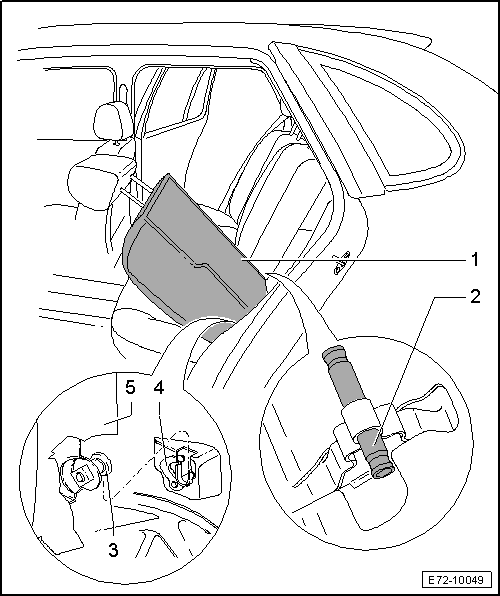

- Abatir hacia delante el respaldo -1-.
- Presionar hacia atrás con un destornillador el gancho de encastre -4- en el lado externo del respaldo y extraer hacia arriba el respaldo -5- del soporte del mismo -3-.
- Levantar ligeramente el respaldo -1- y extraerlo del anclaje del centro -2-.
- Retirar el respaldo izquierdo.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje.
Aviso
Al montar acondicionar cinturones posteriores para no atraparlos con el respaldo
Respaldo del asiento posterior 2/3 lado derecho: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
Desmontar
- Retirar la bandeja posterior.
- Levantar la banqueta -1- por la parte delantera y tirar de ésta hacia delante -flecha-.

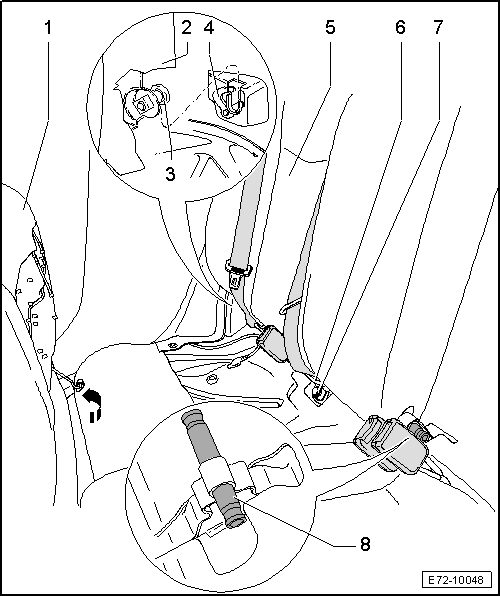

- Extraer el tornillo -7- del herraje posterior -6-.
- Abatir hacia delante el respaldo -5-.
- Presionar hacia atrás con un destornillador el gancho de encastre -4- en el lado externo del respaldo y extraer hacia arriba el respaldo -2- del soporte del mismo -3-.
- Levantar ligeramente el respaldo -5- y extraerlo del anclaje del centro -8-.
- Retirar el respaldo derecho.
Montar
- El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje.
Aviso
- El par de apriete del tornillo -7- es de 40Nm.
- Al montar acondicionar cinturones posteriores para no atraparlos con el respaldo.
Guías del apoyacabezas del respaldo del asiento posterior: desmontar y montar
Aviso
Las operaciones de desmontaje y montaje son iguales para los lados izquierdo y derecho.
- Desmontar el apoyacabezas.

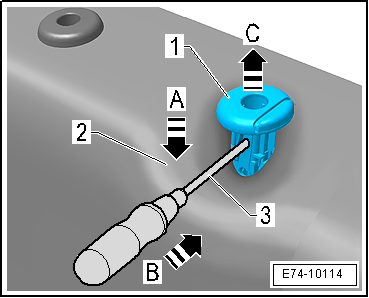

- Presionar hacia abajo -flecha A- el acolchado del respaldo -2- y con un botador -3- desbloquear la pestaña de fijación de la guía del apoyacabezas -1-, presionando en el sentido de la -flecha B-.
- Sacar la guía del apoyacabezas -1- del acolchado -2- tirando hacia la -flecha C-.
- Realizar la misma operación en la otra guía.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
Si en el proceso de desmontaje las guías del apoyacabezas, han sufrido daños en las pestañas de fijación y lengüetas, se deberán de sustituir las guías completas.
