Seat Ibiza: Portón posterior: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-

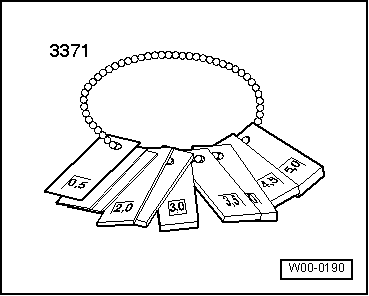

- Kit de galgas -3371-
- Pasacables (x2 unidades)
Desmontar
- Abrir el portón posterior.
- Retirar las fijaciones de la bandeja posterior al portón.
- Desmontar el revestimiento de portón posterior.

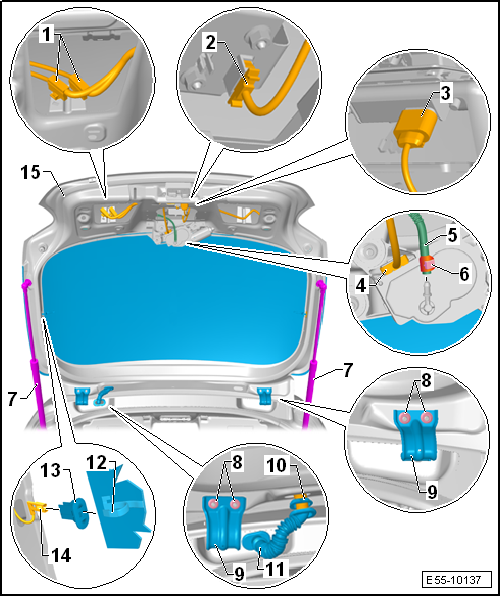

- Extraer el clip de seguridad -6- y desmontar la conexión del tubo flexible del limpialuneta -5-.
- Extraer de sus fijaciones los conectores -1- y desacoplarlos.
- Con cinta aislante unir los conectores -1- al tubo flexible del limpialuneta -5-.
- Utilizar el pasacables y atarlo al extremo del tubo flexible del limpialuneta -5-.
- Separar la conexión de la luneta térmica -12- del lado izquierdo.
- Desmontar con ayuda de la palanca -U 30800- el protector del terminal de la luneta térmica -13- y extraer el terminal -14- del mismo.
- Utilizar el pasacables y atarlo al extremo del terminal de la luneta térmica -14- del lado izquierdo.
- Desmontar con ayuda de la palanca -U 30800- el fuelle -11- y la pieza de estanqueidad -10-.
Desmontar la luz de freno central:
- Luz de freno central en el portón.
- Luz de freno en spoiler.
- Extraer el mazo de cables y el tubo flexible del limpialuneta -5- por el registro del portón posterior. De esta manera quedan los pasacables por el interior del portón y facilitaran su posterior montaje.
Las operaciones de desmontaje restantes requieren la ayuda de un segundo operario.
- Desmontar los amortiguadores de gas -7- de cada lado del portón posterior -15-.
- Extraer las tuercas -8- de las bisagras -9- y retirar el portón posterior -15-.
Aviso
Al apoyar por cualquiera de las partes interponer entre el portón posterior y la superficie sobre la que se apoye, un material apropiado para proteger el portón posterior.
Montar
El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje, teniendo en cuenta lo siguiente:
- Con la ayuda de un segundo operario colocar el portón posterior en las bisagras y apretar las tuercas con la mano.
- Utilizar los pasacables colocados en el desmontaje para tirar del mazos de cables y del tubo flexible del limpialuneta.
- Ajustar el portón posterior.
- Pares de apriete de las tuercas de las bisagras del portón posterior: 20 +- 2 Nm.
Aviso
Antes de cerrar el portón posterior hay que comprobar el funcionamiento de los componentes de desbloqueo.
Portón posterior, Ibiza ST: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Kit de galgas -3371-
- Pasacables (x2 unidades)
Desmontar
- Abrir el portón posterior.
- Retirar las fijaciones de la bandeja posterior al portón.
- Desmontar el revestimiento de portón posterior.
- Extraer el clip de seguridad -2- y desmontar la conexión del tubo flexible del limpialuneta -1- y taponar el tubo flexible.
- Extraer el tubo flexible del limpialuneta -1- de las grapas -3-.

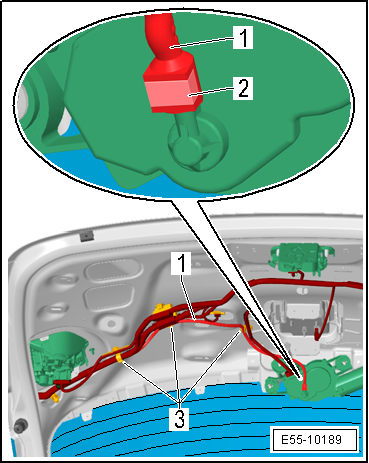

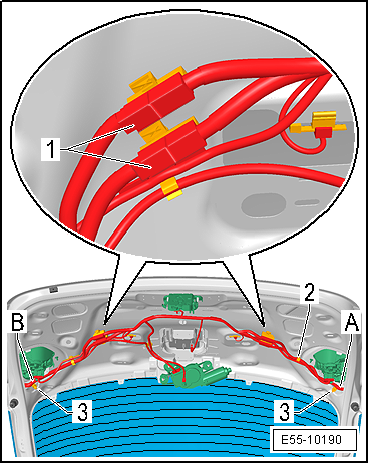

- Extraer de sus fijaciones los conectores -1- y desacoplarlos.
- Cortar las bridas -3- (×2) y extraer el mazo de cables -A- de la grapa -2-.

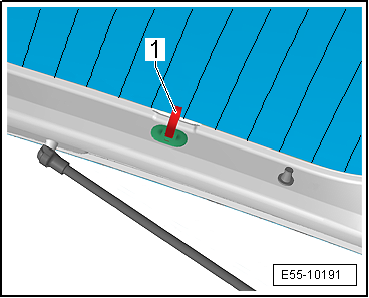

- Separar las conexiones de la luneta térmica -1- y presionar las patas planas contra el cristal.

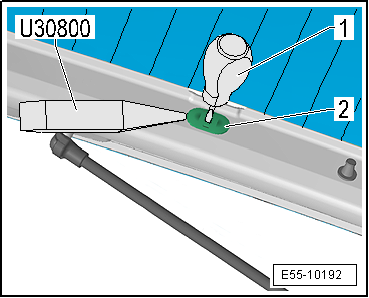

- Introducir un destornillador plano fino en la ranura del protector del terminal de la luneta térmica -2- y con la palanca -U30800- desmontar el protector -2-.

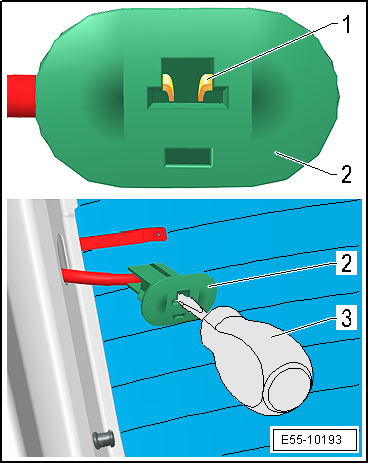

- Liberar el terminal -1- con la ayuda de un destornillador plano fino -3- y separarlo del protector -2-.

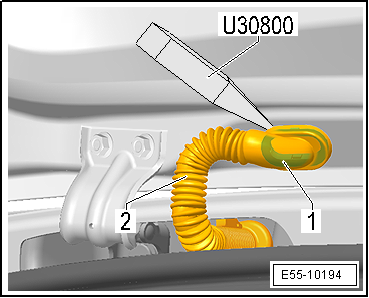

- Desmontar con ayuda de la palanca -U30800- el fuelle -2- y la pieza de estanqueidad -1-.
- Desmontar la luz de freno central.

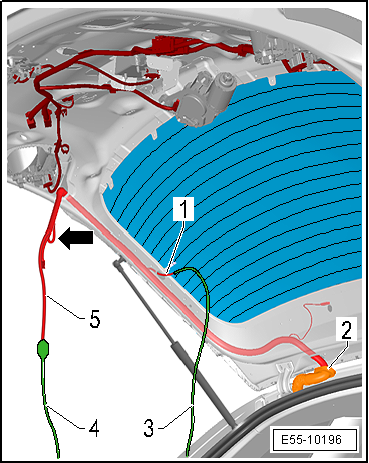

- Con cinta aislante -flecha- unir los conectores al tubo flexible del limpialuneta -5-.
- Utilizar el pasacables -4- y atarlo al extremo del tubo flexible del limpialuneta -5-.
- Utilizar el pasacables -3- y atarlo al extremo del terminal de la luneta térmica -1-.
- Extraer el mazo de cables y el tubo flexible del limpialuneta por el registro del portón posterior -2-. De esta manera quedan los pasacables por el interior del portón y facilitaran su posterior montaje.
Aviso
Para evitar que se corten los cables del mazo, dejar montada la pieza de estanqueidaden el portón hasta llegar al primer conector, posteriormente desmontar.

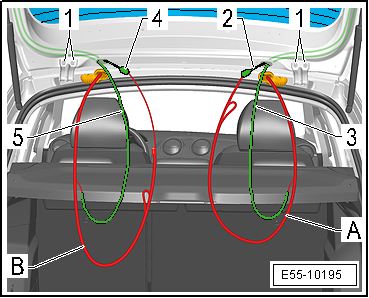

- Realizar los mismos pasos anteriores para extraer el mazo de cables del lado derecho.
- Separar los mazos de cables -A- y -B- de los pasacables -2-, -3-, -4- y -5-.
Las operaciones de desmontaje restantes requieren la ayuda de un segundo operario.
- Desmontar los amortiguadores de gas de cada lado del portón posterior.
- Extraer las tuercas -1- de las bisagras y retirar el portón posterior.
Aviso
Al apoyar por cualquiera de las partes interponer entre el portón posterior y la superficie sobre la que se apoye, un material apropiado para proteger el portón posterior.
Montar
El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje, teniendo en cuenta lo siguiente:
- Con la ayuda de un segundo operario colocar el portón posterior en las bisagras y apretar las tuercas con la mano.
- Utilizar los pasacables colocados en el desmontaje para tirar de los mazos de cables y del tubo flexible del limpialuneta.
Aviso
En caso de que se quede trabado el mazo de cables, extraer el tope de la bandeja del lado correspondiente.
- Ajustar el portón posterior.
- Pares de apriete de las tuercas de las bisagras del portón posterior: 20 +- 2 Nm.
Aviso
Antes de cerrar el portón posterior hay que comprobar el funcionamiento de los componentes de desbloqueo.
