Seat Ibiza manuals

Seat Ibiza: Luz de freno elevada

Luz de freno elevada: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

La luz de freno elevada va montada en la parte superior del portón posterior.

Aviso

El portalámparas lleva 12 diodos luminosos soldados sobre una placa y cubiertos por una tapa de plástico. No es posible sustituir los diodos luminosos por separado. En caso de reparación, habrá que sustituir el portalámparas completo.

Desmontar

- Desconectar el encendido y todos los consumidores eléctricos, extraer la llave de contacto.

¡ATENCIÓN!

Al desmontar la luz de freno elevada hay que tener cuidado de que no se dañe la junta.

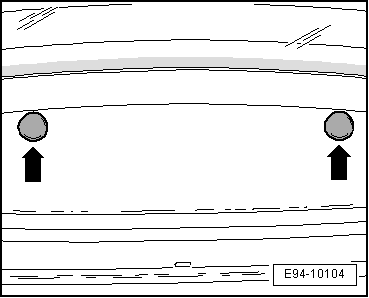

- Levantar el portón posterior y extraer los dos tapones de plástico -flechas-.

Seat Ibiza. E94-10104

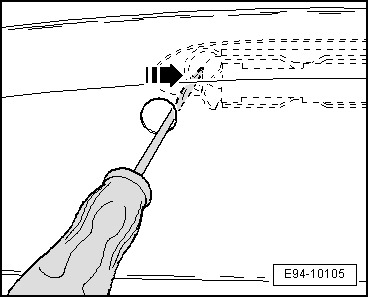

- Desenclavar el riel de sujección hacia la derecha -flecha- por el practicado en la carrocería.

- Extraer de su ubicación la luz de freno elevada y desacoplar el conector.

Montar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Para ello hay que tener en cuenta lo siguiente:

Aviso

Seat Ibiza. E94-10105

- Enchufar el conector eléctrico.

Seat Ibiza. E94-10107

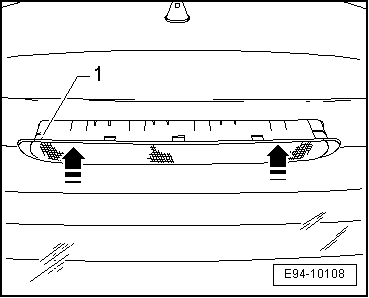

- Verificar la junta estanqueidad, que este en su posición correcta -1-.

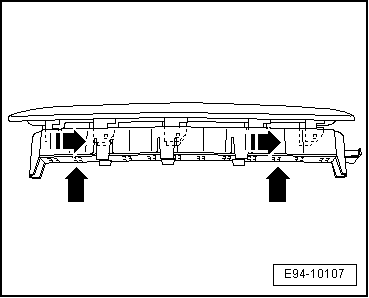

- Presionar la luz de freno elevada en la escotadura de la chapa, primero -flechas- por la parte superior hasta que encastre.

- Enclavar el riel de sujeción hacia la izquierda por el practicado en la carrocería lado derecho.

Seat Ibiza. E94-10108

- Montar los dos tapones de plástico -flechas-.

Seat Ibiza. E94-10104

Luz de freno elevada 02.2012 ►: desmontar y montar

Aviso

Para el desmontaje y montaje de componentes situados en zonas visibles (conmutadores, cubiertas, guarnecidos, etc.) hay que proteger con cinta adhesiva normal el lugar donde se tenga que aplicar un útil para hacer palanca (cuña de montaje -T10039/1-, destornillador).

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

Desmontar:

- Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.

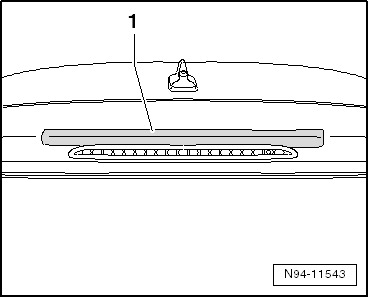

- Pegar la zona del portón/capó trasero por encima de la lámpara de la tercera luz de freno con una cinta adhesiva convencional -1-.

Seat Ibiza. N94-11543

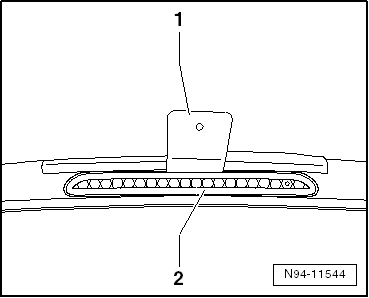

- Insertar la cuña de montaje -T10039/1--1- por arriba entre la lámpara de la luz de freno elevada -M25--2- y el portón/capó trasero.

Seat Ibiza. N94-11544

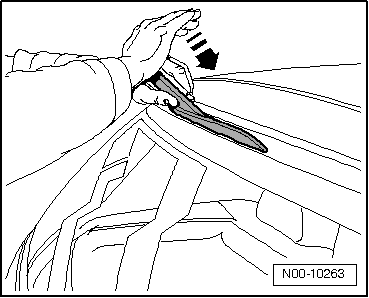

- Desbloquear el encastre de la lámpara de la luz de freno elevada -M25- oprimiendo la cuña de montaje en dirección de marcha.

- Retirar la lámpara de la luz de freno elevada -M25- del portón/capó trasero teniendo en cuenta la longitud de los cables que lleva conectados.

- Extraer de su ubicación la luz de freno elevada y desacoplar el conector.

Montaje:

Efectuar el montaje siguiendo el orden inverso de operaciones y observando lo siguiente:

Aviso

Al montar la lámpara de la tercera luz de freno -M25- procurar que la junta quede en la posición correcta. La junta no debe producir bucles o lazadas ni debe estar dañada.

- Acoplar y encastrar el conector.

- Introducir la lámpara de la tercera luz de freno, empezando por el borde inferior, en el capó/portón trasero y encastrarla fijamente.

- Comprobar el funcionamiento de la lámpara de la luz de freno elevada -M25-.

Seat Ibiza. N00-10263

Luz de freno en spoiler: desmontar y montar

Aviso

El portalámparas lleva 12 diodos luminosos soldados sobre una placa y cubiertos por una tapa de plástico. No es posible sustituir los diodos luminosos por separado. En caso de reparación, habrá que sustituir el portalámparas completo.

Desmontar

- Desconectar el encendido y todos los consumidores eléctricos, extraer la llave de contacto.

- Desmontar spoiler.

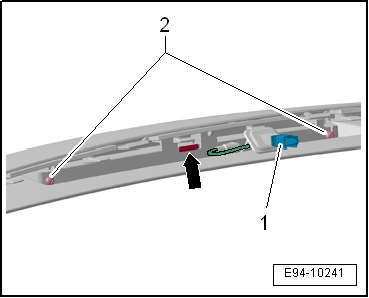

- Desacoplar el conector.-1-

- extraer los tornillos -2-

- Presionar la presilla elástica -flecha-

Seat Ibiza. E94-10241

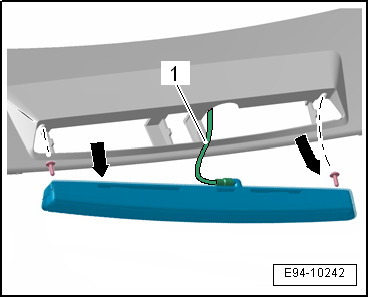

- Extraer la luz de freno, hacia el exterior -fechas- y a la vez hacia la izquierda, para salvar la instalación eléctrica -1-

Seat Ibiza. E94-10242
