Conductos del agua de lavado
Aviso
Para la reparación de conexiones, tubos flexibles y uniones mirar (ETKA).
Acoplamientos para tubos flexibles de los conductos del agua de lavado: desacoplar y acoplar
Para la conexión de los tubos flexibles a bombas de agua de lavado y eyectores o bien para establecer uniones separables se emplean diferentes acoplamientos para tubos flexibles.

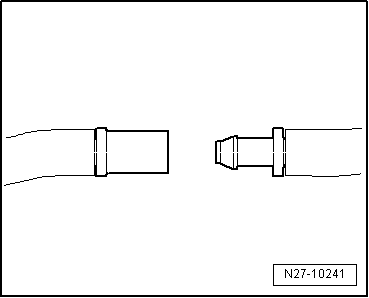

Acoplamiento no asegurado para tubo flexible
- Para desacoplar el empalme hay que desunir tirando de ambos elementos acopladores.
- Para empalmar hay que comprimir los dos elementos del acoplamiento hasta que se oiga y siente como encajan.
Acoplamientos asegurados para tubos flexibles con anillo de seguridad

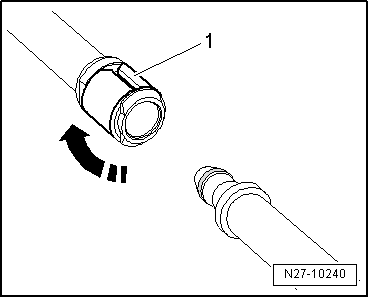

- Para separar el empalme hay que girar el anillo de seguridad -1- a 90º -flecha- y desacoplar el empalme de tubo flexible.
- Para conectar hay que acoplar el empalme de tubo flexible y girar el anillo de seguridad -1--flecha- hasta que encastre.
Acoplamiento asegurado para tubo flexible con clip de seguridad, versión 1

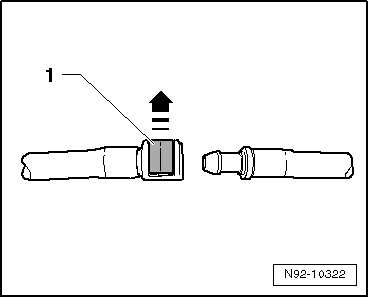

- Para separar el empalme hay que tirar del clip de seguridad -1- aprox. 1 mm hacia arriba -flecha- y desacoplar el empalme de tubo flexible.
- Para conectar hay que acoplar el empalme de tubo flexible y oprimir el clip de seguridad hasta que encastre.
Acoplamiento asegurado para tubo flexible con clip de seguridad, versión 2

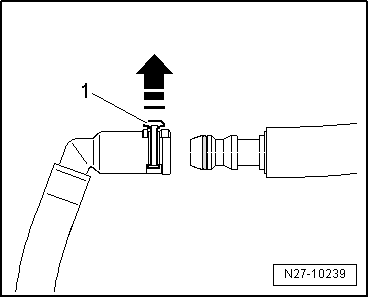

- Para separar el empalme hay que tirar del clip de seguridad -1- hacia arriba -flecha- y desacoplar el empalme de tubo flexible.
- Para conectar hay que acoplar el empalme de tubo flexible y oprimir el clip de seguridad hasta que encastre.
Acoplamiento de tubo flexible para sistema lavafaros con clip de seguridad
- Para separar el empalme hay que oprimir el clip de seguridad -1--flecha- y desacoplar el empalme de tubo flexible.
- Para conectar hay que mantener oprimido el clip de seguridad -flecha- y acoplar el empalme de tubo flexible.
- Revisar que el empalme esté encastrado de forma segura; tirar para ello del tubo flexible sin oprimir el clip de seguridad.
Acoplamiento de tubo flexible para sistema lavafaros con abrazadera de orejeta para tubo flexible

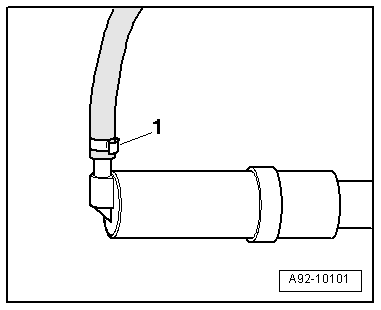

- Para separar el empalme hay que tronzar la abrazadera de orejeta para tubo flexible -1- con un alicate de corte y desacoplar el empalme de tubo flexible.
- Para conectar hay que disponer una nueva abrazadera de orejeta en el tubo flexible, acoplar el empalme y montar la abrazadera de orejeta con ayuda del alicate para abrazaderas de tubos flexibles -V.A.G 1275-.
Acoplamiento de tubo flexible para sistema lavafaros con abrazadera elástica de apriete

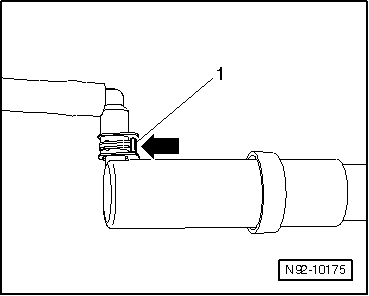

- Para separar el empalme hay que abrir la abrazadera elástica de apriete -1- con un alicate para abrazaderas tubos flexibles -V.A.G 1921- y desacoplar el empalme de tubo flexible.
- Para conectar hay que abrir la abrazadera flexible de apriete con ayuda del alicate para abrazaderas de tubos flexibles -V.A.G 1921- y acoplar el empalme de tubo flexible.
Reparación de un tubo liso para agua de lavado
Aviso
Los tubos lisos con diámetros de 5 x 1 mm o 6 x 1 mm pueden ser reparados con un tubo flexible de EPDM (monómero de etileno propileno dieno) → Catálogo electrónico de recambios.
- Quitar la parte defectuosa del tubo liso a reparar con un corte recto.

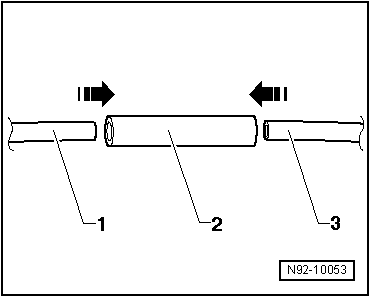

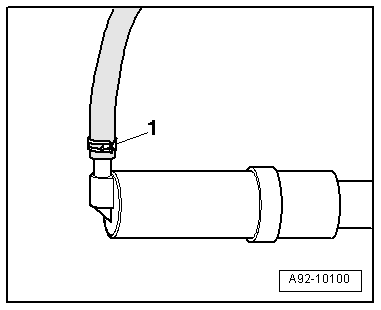

- Escoger el tubo flexible de EPDM -2- adecuado y las bridas del → Catálogo electrónico de recambios.
- Cortar el tubo flexible de EPDM -2- de tal forma que los extremos del tubo liso -1- y -3- se puedan introducir unos 10 mm en el tubo flexible de EPDM -2-.

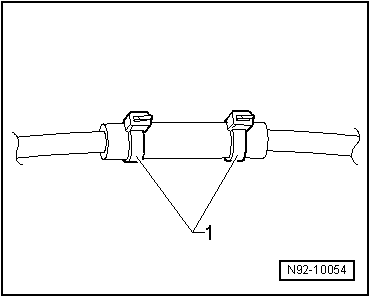

- Colocar las bridas -1- para fijar la zona reparada.
- Llevar a cabo una prueba de funcionamiento y estanqueidad.
Reparación de un conducto ondulado de agua de lavado
Aviso
Los tubos ondulados pueden ser reparados con racores y manguito termorretráctil. Estos recambios se encuentran en el → Catálogo electrónico de recambios.
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Pistola de aire caliente, 220 V / 50 Hz -VAS 1978/14- del maletín reparador de conexiones cableadas -VAS 1978B- o
- Pistola de aire caliente -VAS 5179- o
- Pistola de aire caliente -V.A.G 1416/-
- Alicate de corte -VAS 6228-
- Pieza de conexión -1J0 955 875 R-
- Pieza de conexión -1J0 955 875-
Aviso
- La zona reparada no se debe someter a esfuerzos de tracción o flexión.
- Si la zona defectuosa es de más de 20 mm, hay que colocar un trozo nuevo de tubo ondulado y efectuar dos veces las operaciones que se describen a continuación:
Secuencia de operaciones

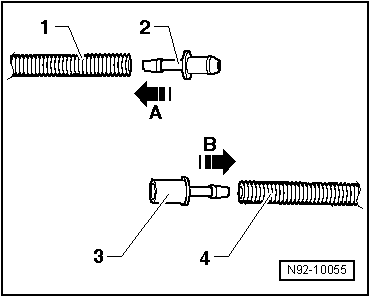

- Tronzar el tubo de agua de lavado en el sitio del daño utilizando un alicate de corte -VAS 6228-.

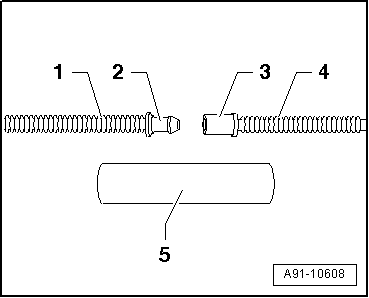

- Escoger los racores adecuados -2- y -3- del catálogo electrónico de recambios.
- Introducir el racor -2- en el extremo del tubo -1- , repetir la operación en el otro extremo
- Cortar el tubo flexible termorretráctil -5- de tal forma que recubra el tubo ondulado al menos 20 mm a ambos extremos.
- Montar el manguito termoretractil -5- sobre un extremo del tubo de agua de lavado.
- conectar los extremos -2 y 3- del tubo de agua de lavado.
- Disponer el manguito retractilable sobre los elementos de empalme del tubo de agua de lavado.

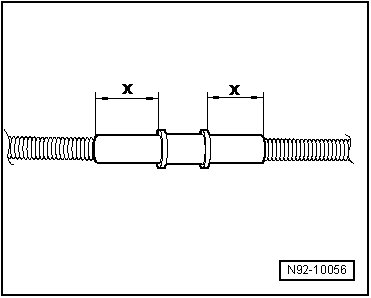

- Tener al menos 20 mm a ambos extremos -cota x-.
- Después de montar hay que retractilar el manguito con la pistola de aire caliente de 220 V / 50 Hz -VAS 1978/14- o Pistola de aire caliente -VAS 5179- o Pistola de aire caliente -V.A.G 1416/-.
- El manguito retractilable debe ser calentado del centro hacia los extremos hasta que selle por completo.
- Ajustar la pistola de aire caliente a la temperatura correspondiente según lo especificado en el manual de instrucciones.
- Al contraer debe asegurarse de no dañar otros cables, piezas de plástico o material de aislamiento con la tobera de aire caliente.
- Llevar a cabo una prueba de funcionamiento y estanqueidad.
