Seat Ibiza: Configuración del circuito frigorífico

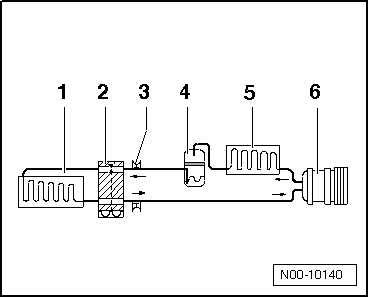

Circuito frigorífico con válvula de expansión y un evaporador

1 - Evaporador

2 - Válvula de expansión

3 - Válvula para succionar, rellenar y medir

4 - Depósito de líquido con bolsa deshidratadora / cartucho deshidratador

5 - Condensador

6 - Compresor del aire acondicionado

Aviso

Las flechas indican el sentido de flujo del agente frigorífico.

Seat Ibiza. N00-10140

Circuito frigorífico con estrangulador y depósito colector

1 - Compresor del aire acondicionado

2 - Condensador

3 - Estrangulador

4 - Evaporador

5 - Depósito colector con bolsa deshidratadora

Aviso

Las flechas indican el sentido de flujo del agente frigorífico.

Circuito frigorífico con válvula de expansión y dos evaporadores

1 - Evaporador

2 - Válvula de expansión

3 - Válvula de aspiración, llenado y medición

4 - Mirilla

5 - Deposito para líquido con secador

6 - Condensador

7 - Compresor

8 - Válvula magnética para circuito del agente frigorífico

9 - Válvula de expansión

10 - Segundo evaporador

Aviso

Las flechas indican el sentido de flujo del agente frigorífico.

Válvulas succionadoras y de llenado para acoplamientos rápidos de la estación de servicio para equipos de aire acondicionado en el circuito frigorífico

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

¡ATENCIÓN!

Existe peligro por congelación.

Si el circuito no está vacío, puede salir agente frigorífico.

Extraer todo el agente frigorífico antes de abrir el circuito. Si no se abre el circuito frigorífico después de succionar el agente frigorífico antes de que transcurran 10 minutos, puede que se genere presión en el circuito debido a la reevaporación. Succionar de nuevo el agente frigorífico.

Posición en el vehículo.

Véase el Manual de Reparaciones del vehículo en cuestión.

Válvula de succión y de llenado con válvula Schrader

Aviso

A - Conexión para el Servicio (soldado)

B - Elemento de la válvula Schrader (2,4 +- 0,2 Nm)

C - Junta tórica (perteneciente a la válvula)

D - Tapón con junta

Válvula de aspiración y llenado, lado de alta presión

Aviso

1 - Calza con rosca exterior o interior

2 - Anillo toroidal: 10,8 mm; 1,8 mm distintivo: negro o de color

3 - Válvula de succión o de llenado con ranura para anillo toroidal y rosca exterior o interior M 8x1 para caperuza

4 - Anillo toroidal para caperuza, 10,8 mm; 1,8 mm distintivo: negro o de color

5 - Caperuza

Válvula de aspiración y llenado, lado de baja presión

Aviso

1 - Calza con rosca exterior y ranura para anillo toroidal

2 - Anillo toroidal: 7,6 mm; 1,8 mm distintivo: negro o de color

3 - Válvula de aspiración y llenado con rosca interior para caperuza M 8x1

4 - Anillo toroidal para caperuza, 7,6 mm; 1,8 mm distintivo: negro o de color

5 - Caperuza
