Seat Ibiza: Bocinas

Bocina individual: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar el elemento insonorizante inferior motor.

Seat Ibiza. L00-10226

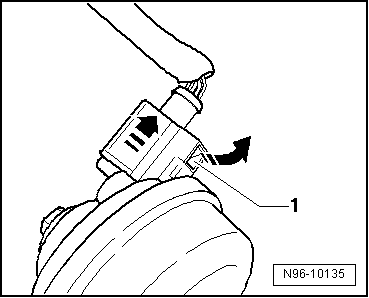

- Desbloquear el conector -1- en el -sentido que indica la flecha- y separar el conector de la bocina.

Seat Ibiza. N96-10135

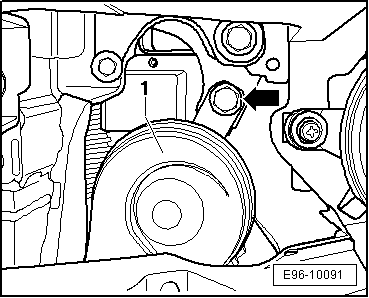

- Extraer el tornillo de fijación -flecha- de la bocina -1-.

Montaje

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Para ello hay que tener en cuenta lo siguiente:

Aviso

Al realizar el montaje, tener cuidado que las bocinas no toquen en el marco del vehículo ni en ninguna otra pieza. De no ser así, se limitará mucho el sonido y, con ello, la función de aviso.

- Apretar todos los tornillos y tuercas de fijación al par especificado.

Seat Ibiza. E96-10091

Bocina de alarma -H12-

La bocina inteligente se encuentra situada en la caja de aguas del vehículo, está gestionada por el sistema de confort del vehículo

Bocina de alarma -H12-: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

Aviso

Antes de realizar operaciones de desmontaje y montaje:

- Verificar el estado de los fusibles del sistema de confort.

- Consultar la memoria de averías del sistema de confort.

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desembornar el terminal negativo de la batería.

- Desmontar los brazos del limpiaparabrisas.

- Desmontar la rejilla bajo parabrisas

Vehículos guía izquierda

Seat Ibiza. L00-10226

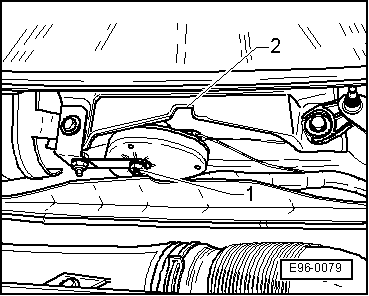

- Desenroscar la tuerca -1-.

Seat Ibiza. E96-0079

- Retirar la bocina inteligente de su alojamiento y extraerla de la caja de aguas, para ello girarla y hacer pasar el perno roscado de fijación de la misma por el rebaje de la carrocería -2-.

Seat Ibiza. E96-0079

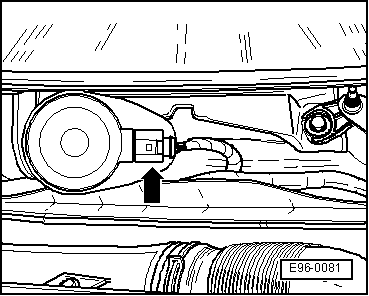

- Desacoplar el conector de alimentación -flecha-.

Montar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Para ello hay que tener en cuenta lo siguiente:

- Montar la rejilla bajo parabrisas y los brazos de limpiaparabrisas.

- Ajustar la posición final de las escobillas del limpiaparabrisas.

- Consultar de nuevo la memoria de averías.

Seat Ibiza. E96-0081
