Seat Ibiza: Barandilla de techo

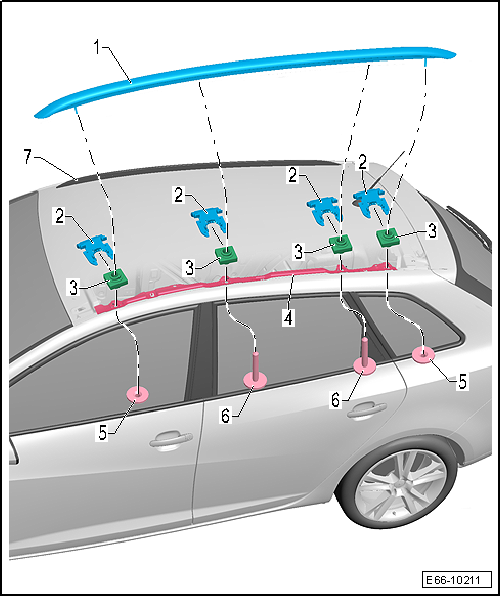

Barandilla de techo: cuadro general de montaje
1 - Barandilla de techo izquierda
- Desmontar y montar
¡Atención!
Cada vez que se desmonte la barandilla de techo, sera necesario sustituir todas las juntas disponibles en la base de la barandilla de techo conjunto juntas, lado izquierdo -6J8.860.151/152- o conjunto juntas, lado derecho -6J8.860.152-.
2 - Soporte
- 4 + 4 unidades
Aviso
Los soportes -2- solo se suministran en recambios juntamente con el refuerzo de la baca -4- y los conjuntos compensadores -3-, Solo se utilizan para posicionamiento de los conjuntos elemento compensador.
3 - Conjunto elemento compensador
- 4 + 4 unidades
Aviso
Los conjuntos compensadores -3- se suministran en recambios juntamente con el refuerzo de la baca -4- y los soportes -8-.
4 - Refuerzo baca
5 - Tuerca
- 2 + 2 unidades
- 10 +- 1 Nm
6 - Tornillo
- 2 + 2 unidades
- 10 +- 1 Nm
7 - Barandilla de techo derecha
- Desmontar y montar
Barandilla de techo: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
Desmontar
Aviso
Las operaciones de desmontaje y montaje descritas corresponden a la barandilla de techo izquierda. Las operaciones correspondientes a la barandilla de techo derecha son similares.
- Desmontar el revestimiento techo.

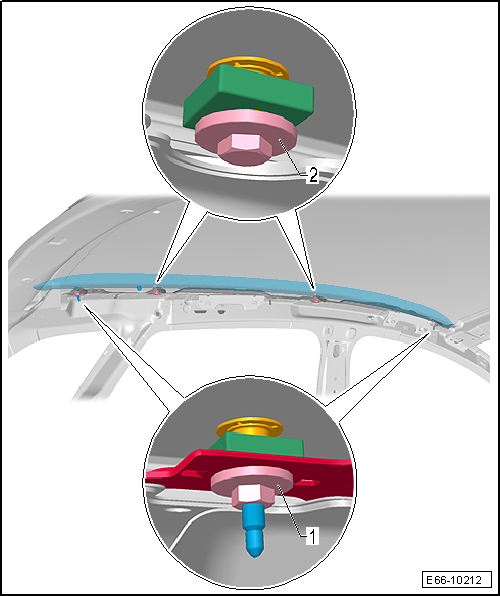

- Extraer las tuercas -1-.
- Extraer los tornillos -2- y retirar la barandilla de techo.
Montar
Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:
¡Atención!
Cada vez que se desmonte la barandilla de techo, sera necesario sustituir todas las juntas disponibles en la base de la barandilla de techo conjunto juntas, lado izquierdo -6J8.860.151/152- o conjunto juntas, lado derecho -6J8.860.152-.

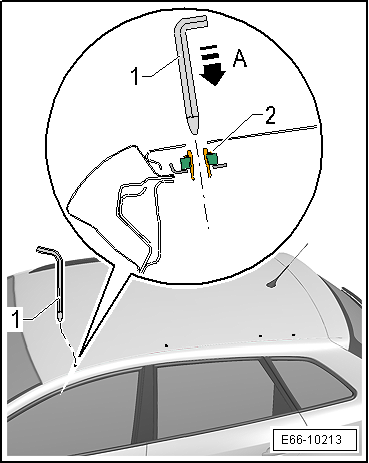

- Introducir en el sentido de la -flecha A- una llave allen -1- en el primer conjunto elemento compensador -2-.

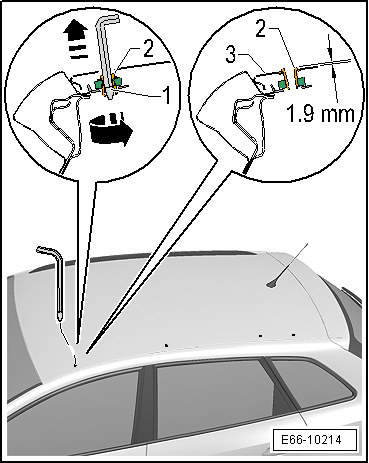

- Desenroscar con la llave allen -1- el conjunto elemento compensador -2- en el sentido de la -flecha-, hasta que haga contacto el conjunto elemento compensador -2- con el techo -3-.
Aviso
El elemento compensador tiene que sobresalir del techo 1,9 mm.
- Repetir las operaciones anteriores para el resto de los conjuntos elementos compensadores.

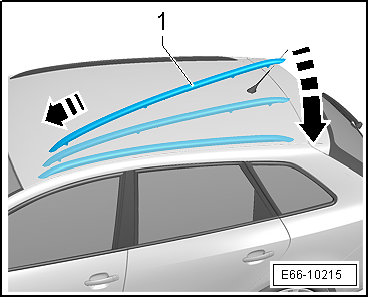

- Inclinar levemente la barandilla de techo -1- en sentido antihorario sobre el primer conjunto elemento compensador.
- Insertar el perno anterior de la barandilla de techo sobre el primer conjunto elemento compensador.
- Rotar la barandilla de techo, hasta introducir el perno posterior en el cuarto conjunto elemento compensador.

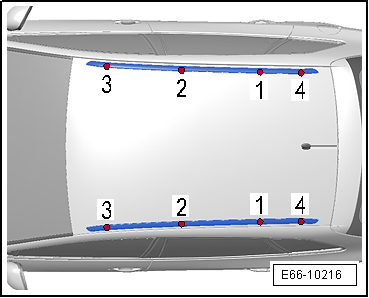

- Atornillar las fijaciones de la barandilla en el orden de apriete -1, 2, 3 y 4- que se muestra en el gráfico, al par de 10 +- 1 Nm.
- Montar el revestimiento techo.
