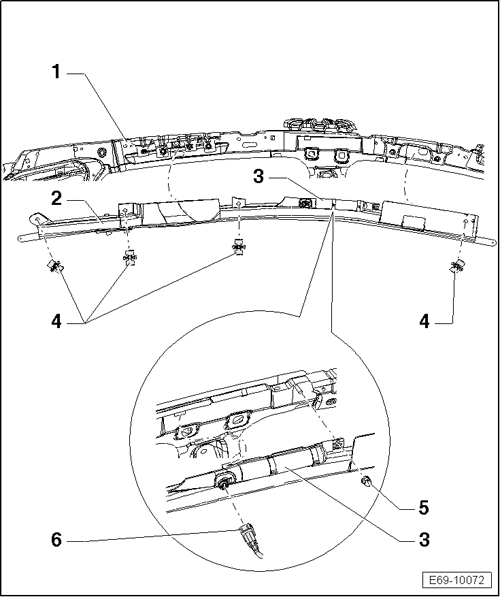

Seat Ibiza: Airbag de cabeza: cuadro general de montaje
1 - Panel lateral interior
2 - Conjunto Airbag de cabeza
- Detonador de airbag de cortinilla, lado conductor -N251-
- Detonador de airbag de cortinilla, lado acompañante -N252-
- Desmontar y montar
3 - Generador de gas
4 - Grapa
- 4 unidades
5 - Tuerca
- 9 +- 1 Nm
6 - Conector
Airbag de cabeza: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-

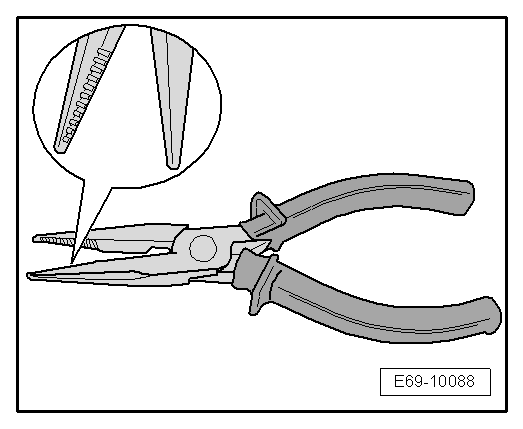

- Alicate de punta plana con dentado
Airbag de cabeza: desmontar
Aviso
- Antes de realizar trabajos con el sistema de Airbag, leer siempre las medidas de seguridad.
- Antes de realizar trabajos con el sistema de Airbag de cabeza, leer siempre las medidas de seguridad.
- Estando el encendido desconectado, desembornar el cable de masa de la batería.
- Desmontar el revestimiento superior del montante A.
- Desmontar parcialmente el revestimiento del montante B..
- Desmontar el revestimiento superior del montante C.
- Desmontar techo interior moldeado.
¡Atención!
Utilizar unos alicates universales de punta plana con un diámetro máximo de 2,3 mm.
No presionar las pestañas más de la cuenta ya que estas podrían romperse y no se suministran como recambio.

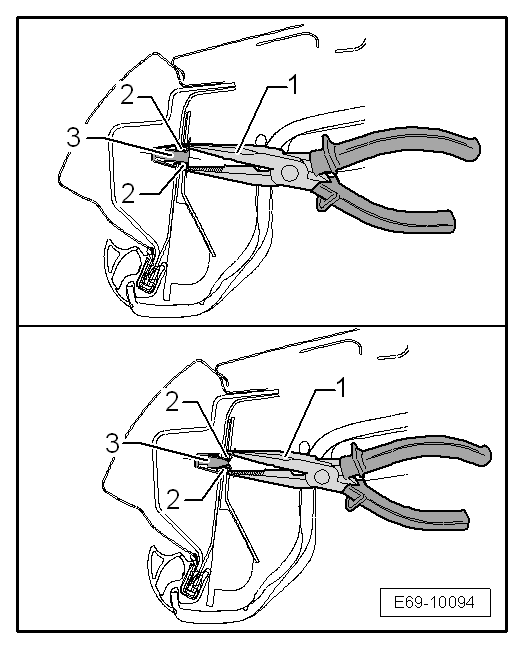

- Con la ayuda de unos alicates universales de punta plana oprimir las pestañas de la grapa en el sentido de las -flechas-.

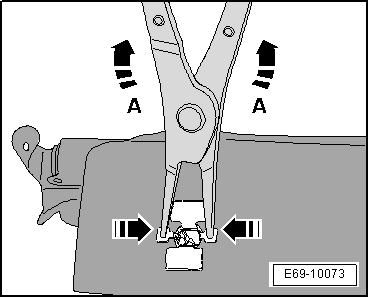

- Extraer las grapas de su alojamiento con un movimiento lento y alternativo, hacia la derecha e izquierda -flechas A-.
- Desacoplar el generador de gas.

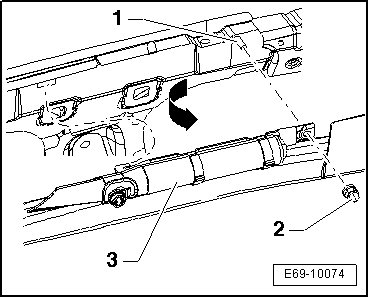

- Extraer la tuerca -2-.
- Extraer el generador de gas -3- del perno -1-.
- Desplazar el generador de gas -3- en el sentido de la -flecha- y retirar el airbag de cabeza.
- Una vez desmontado el Airbag de cabeza, guardarlo en el contenedor previsto para el transporte o sobre una superficie limpia y lisa.
Airbag de cabeza: montar
- Colocar el generador de gas -3- en el anclaje sobre el montante B siguiendo el sentido de la -flecha-.
- Colocar el generador de gas -3- en el perno -1-.
- Colocar el conjunto del Airbag de cabeza detrás de los soportes de los asideros.
- Atornillar la tuerca -2- al par de 9 Nm.

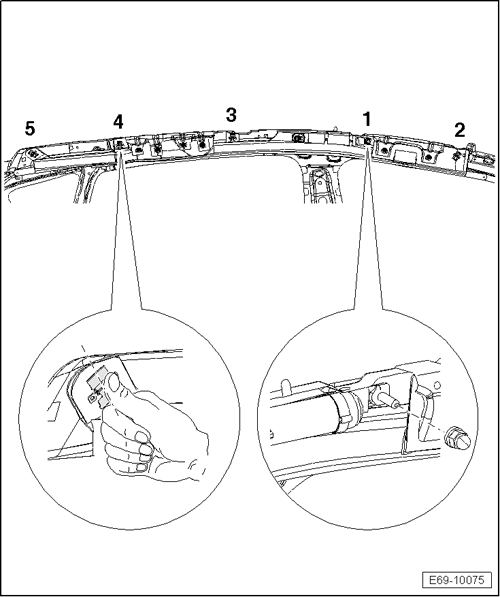

- Mediante las grapas fijar el conjunto del airbag de cabeza al panel lateral interior, en el orden que se indica en el gráfico del -2- al -5-.
Aviso
- El posicionamiento correcto de la grapa es el siguiente:
- El dedo tiene que estar paralelo longitudinalmente a la grapa.
- La grapa debe engranar sonando.
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
- Desconectar todos los consumidores eléctricos.
- Conectar el encendido.
- Cerrar las puertas del vehículo.
¡PELIGRO!
Al embornar el cable de masa de la batería hay que asegurarse de que no se encuentre ninguna persona en el vehículo.
- Embornar el cable de masa de la batería.
Aviso
- Al embornar nuevamente la batería hay que activar el equipamiento del vehículo (radio / sistema de radio y navegación, reloj, elevalunas eléctricos) según.

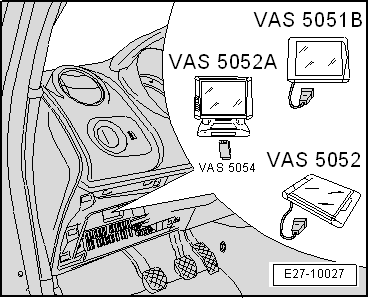

- Si después del montaje se ilumina el testigo del airbag -K75-, habrá que borrar la memoria de averías con la central de diagnosis -VAS 505X-. Una vez borradas las averías, consultar la memoria de averías nuevamente.
