Seat Ibiza: Soporte de bandeja, modelo comercial: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Soporte de bandeja, modelo comercial: desmontar
- Soporte de bandeja, modelo comercial: montar
Soporte de bandeja, modelo comercial: desmontar
Aviso
No es necesario desmontar la pared divisoria ni el revestimiento montante C para desmontar los soportes de la bandeja.
- Abrir el portón posterior.
- Retirar la bandeja portaobjetos y la bandeja plegable.

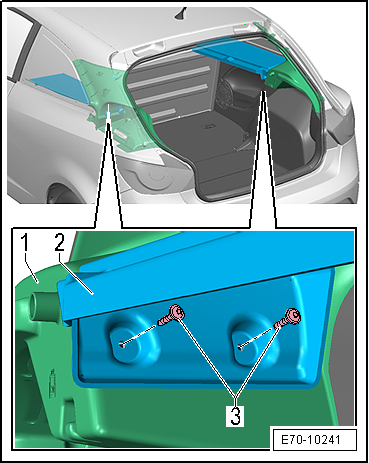

- Aflojar y retirar los tornillos -3- (par de apriete 1,5 Nm) que sujetan el soporte -2- de la bandeja al revestimiento montante C -1-.
- Desplazar los asientos delanteros hasta su posición más avanzada y abatir los respaldos.

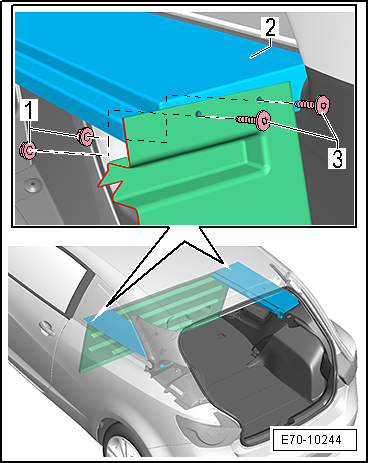

- Con la ayuda de un segundo operario situado en la zona de carga, sujetar las tuercas de fijación -1-.
- Aflojar y retirar los tornillos -3- (par de apriete 8 Nm) que sujetan el soporte -2- de la bandeja a la pared divisoria inferior.
Aviso
Para mayor claridad, la pared divisoria superior no está ilustrada.
- Extraer el soporte de la bandeja de su alojamiento.
Soporte de bandeja, modelo comercial: montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje.

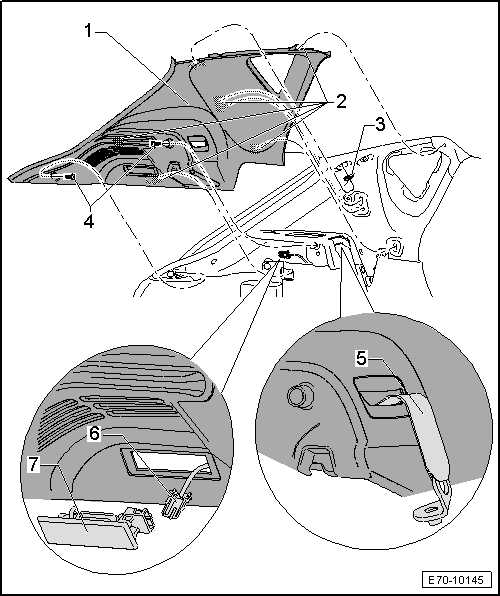

Revestimiento Superior montante C, modelo 5 puertas: cuadro general de montaje
1 - Revestimiento superior montante C
- Desmontar y montar
2 - Clip
- 5 unidades
3 - Grapa
4 - Tornillo
- 1,5 Nm
- 2 unidades
5 - Cinturón de seguridad lateral posterior
- Desmontar y montar
6 - Conector
7 - Luz del maletero
Revestimiento Superior montante C, modelo 5 puertas: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -T20043-
- Palanca -U30800-
Desmontar
Aviso
Las operaciones de desmontaje y montaje descritas a continuación corresponden al revestimiento superior del montante C del lado izquierdo. Las operaciones correspondientes al lado derecho son semejantes.
- Retirar la bandeja posterior.
- Abatir la banqueta del asiento posterior del lado izquierdo.
- Abatir el respaldo del asiento posterior.
- Aplicar la palanca -U 30800- en el rebaje del cristal de dispersión y sacar la luz del maletero -7- haciendo palanca cuidadosamente.
- Separar el conector -6-.
- Extraer el tornillo del herraje del cinturón de seguridad posterior lateral -5-.
- Extraer los tornillos -4-.
- Desprender el revestimiento -1- de las fijaciones de las grapas -2- y -3- con la ayuda de la palanca -T20043-, y retirar el revestimiento.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
Antes de montar el revestimiento se debe comprobar el estado de las grapas y, si fuera necesario, sustituirlas.

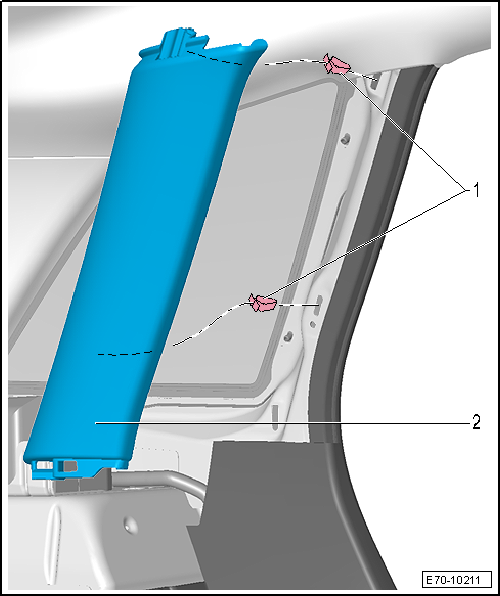

Revestimiento Superior montante C, modelo ST: cuadro general de montaje
1 - Clip
- 2 unidades
2 - Revestimiento superior montante C
- Desmontar y montar
Revestimiento Superior montante C, modelo ST: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -T20043-
- Palanca -U30800-
Desmontar
Aviso
Las operaciones de desmontaje y montaje descritas a continuación corresponden al revestimiento superior del montante C del lado izquierdo. Las operaciones correspondientes al lado derecho son semejantes.
- Retirar la bandeja posterior.
- Extraer el soporte bandeja.
- Desprender el revestimiento -2- de las fijaciones de las grapas -1- con la ayuda de la palanca -T20043- y retirar el revestimiento hacia abajo.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
Antes de montar el revestimiento se debe comprobar el estado de las grapas y, si fuera necesario, sustituirlas.

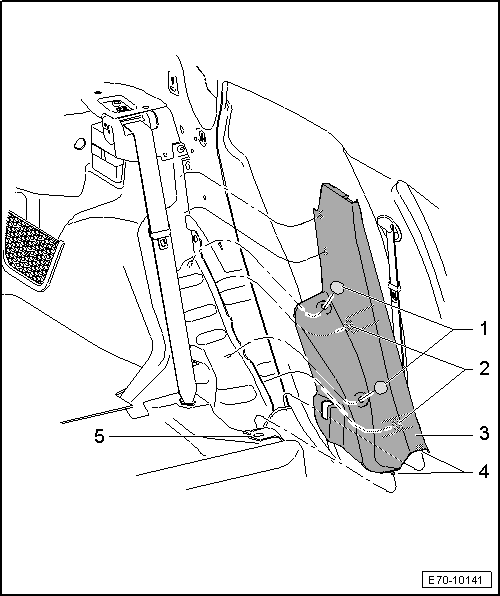

Revestimiento inferior montante C: cuadro general de montaje
1 - Revestimiento inferior montante C
- Desmontar y montar
2 - Tapón roscado
- 2 unidades
3 - Grapa
- 2 unidades
Revestimiento inferior montante C: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -A71101-
Desmontar
Aviso
La representación de la figura corresponde al revestimiento inferior del montante C lado izquierdo. Los trabajos de desmontaje y montaje para el revestimiento inferior del montante C lado derecho son idénticos.
Desmontar el respaldo del asiento posterior:
- Respaldo completo.
- Respaldo 1/3 lado izquierdo.
- Respaldo 2/3 lado derecho.
- Extraer los tapones roscados -1- con la ayuda de la palanca -A71101-.
- Desprender el revestimiento -3- de las fijaciones de las grapas -2- a la vez desencajar las pestañas -4- que van bajo la moldura de la talonera y retirar el revestimiento.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
Antes de montar el revestimiento se debe comprobar el estado de las grapas y botones y, si fuera necesario, sustituirlos.

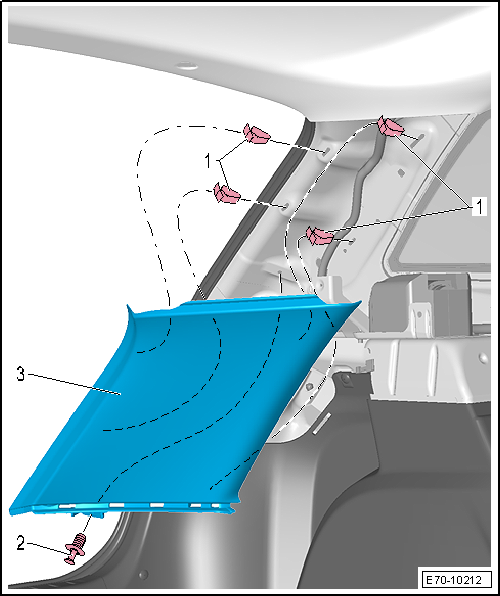

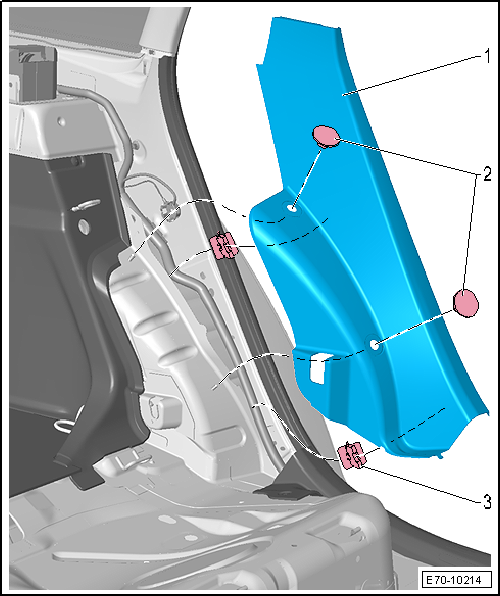

Revestimiento montante D, modelo ST: cuadro general de montaje
1 - Grapa
- 4 unidades
2 - Clip
- 1 unidad
3 - Revestimiento montante D
- Revestimiento montante D: desmontar y montar
Revestimiento montante D, modelo ST: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Palanca -T20043-
- Palanca -U30800-
Desmontar
Aviso
Las operaciones de desmontaje y montaje descritas a continuación corresponden al revestimiento superior del montante C del lado izquierdo. Las operaciones correspondientes al lado derecho son semejantes.
- Retirar la bandeja posterior.
- Extraer el soporte bandeja.
- Saca el clip -2- con ayuda de la palanca -T20043-.
- Desprender el revestimiento -3- de las fijaciones de las grapas -1- con la ayuda de la palanca -T20043- y retirar el revestimiento hacia abajo.
Montar
El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje, teniendo en cuenta lo siguiente:
Aviso
Antes de montar el revestimiento se debe comprobar el estado de las grapas y, si fuera necesario, sustituirlas.
