Seat Ibiza: Sonoridad del motor (soundaktor)
¡ATENCIÓN!
Antes de efectuar trabajos en el sistema eléctrico hay que desembornar la cinta de masa de la batería.
Aviso
Si se emborna nuevamente la batería habrá que verificar el equipamiento del vehículo (radio, reloj, sistema eléctrico de confort, elevalunas eléctricos, etc.), siguiendo las indicaciones del Manual de Reparaciones o del Manual de Instrucciones.
Generalidades e indicaciones
El sistema de sonoridad del motor, no es autodiagnosticable
Para su buena funcionalidad, respetar los pares de apriete y su colocación
Documentos a consultar: → Esquemas de circuitos eléctricos, localización de averías y ubicación de componentes

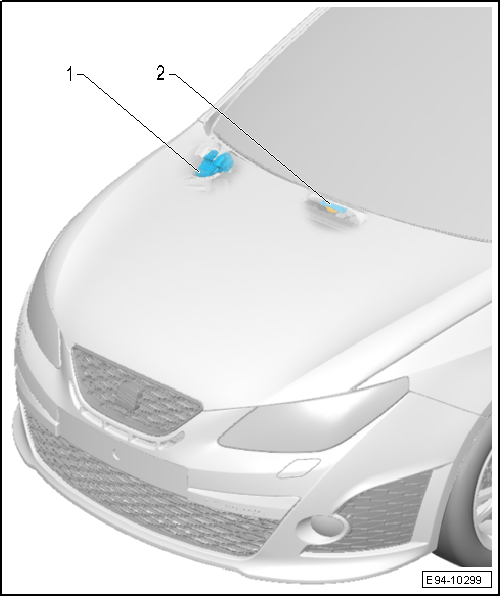

Sonoridad del motor: relación de componentes
1 - Unidad de control para la sonoridad del motor -J869-
- Situado en la caja de aguas, en el extremo derecho de la misma
- Desmontar y montar, Unidad de control para la sonoridad del motor -J869-
- Desmontar y montar del soporte de la unidad de control
2 - Actuador para la sonoridad del motor -R214-
- Situado en el centro de la caja de aguas
- Desmontar y montar
Unidad de control para la sonoridad del motor -J869-: desmontar y montar
¡ATENCIÓN!
Tener precaución tanto al sacar el conector como la unidad, puesto que la lengüeta de sujeción del soporte es bastante frágil
Ubicada en la parte derecha de la caja de aguas, detrás de la torreta del amortiguador
Desmontar:
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Desmontar rejilla bajoparabrisas

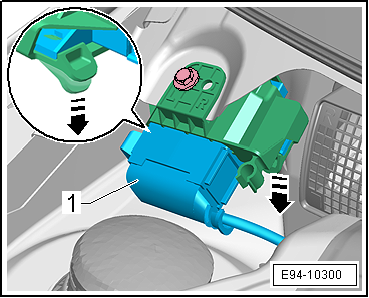

- Sacar el conector eléctrico -1- de la Unidad de control para la sonoridad del motor -J869-
- Tirar de las presillas de retención del soporte en dirección -flechas - para poder extraer la Unidad de control para la sonoridad del motor -J869-
Montar:
- El montaje se realiza en orden inverso de operaciones.
Soporte unidad de control: desmontar y montar
Desmontar:

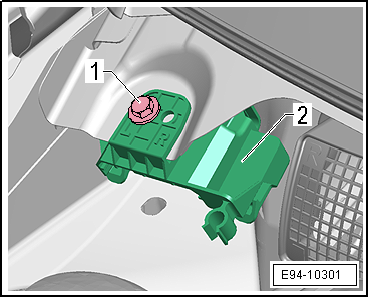

- Desenroscar el tornillo -1- de sujección del soporte de la Unidad de control para la sonoridad del motor -J869-
- Sacar el soporte de la Unidad de control para la sonoridad del motor -J869-
Montar:
- El montaje se realiza en orden inverso de operaciones, teniendo en cuenta que el par de apriete del tornillo -1- es de 3Nm.
Actuador para la sonoridad del motor -R214-: desmontar y montar
Ubicado en la parte central de la caja de aguas
Desmontar:
- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.
- Desmontar rejilla bajoparabrisas

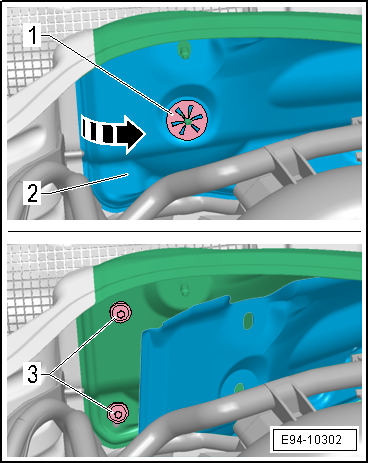

- Desenroscar grapa de fijación -1- del guarnecido insonorizante de la caja de aguas -2-
- Separar el guarnecido insonorizante -2- de la tapa caja aguas -flecha-

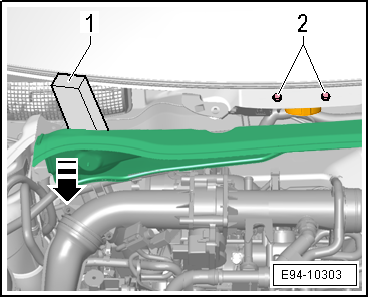

- Desenroscar los tornillos -3- de sujección de la tapa de caja de aguas
- Separar la tapa de caja de aguas en dirección -flecha-, y colocar una cuña o distancial -1-, para poder tener separada la tapa de caja de aguas
- Desenroscar los tornillos -2- , sujección del soporte Actuador para la sonoridad del motor -R214-
- Sacar el conjunto Actuador para la sonoridad del motor -R214- y soporte, por el lado derecho de la caja de aguas

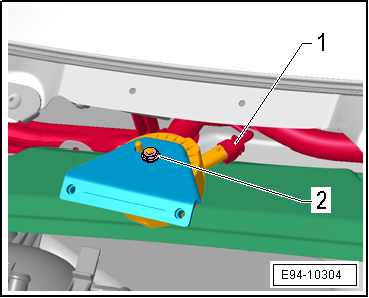

- Sacar el conector eléctrico -1- del Actuador para la sonoridad del motor -R214-
- Desenroscar la tuerca -2- ; une el Actuador para la sonoridad del motor -R214- con el soporte
Montar:
- El montaje se realiza en orden inverso de operaciones, teniendo en cuenta lo siguiente:
Aviso

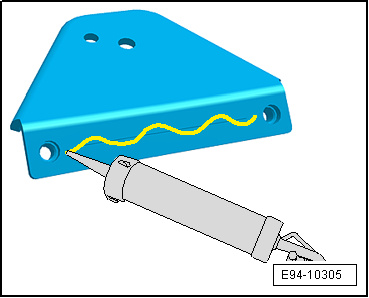

- Limpiar la zona de contacto del soporte con la carrocería y aplicar un cordón de adhesivo sobre la línea
- Adhesivo a aplicar AMV 167 151 (2gr)
- Par de apriete de la tuerca que une el Actuador para la sonoridad del motor -R214- con el soporte, es de 5Nm
- Par de apriete de los dos tornillos que fijan el soporte del Actuador para la sonoridad del motor -R214- a carrocería, es de 5Nm
