Seat Ibiza: Reparación del cableado de las antenas
Juego de reparación, cable de antena VAS 6720
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Juego de reparación, cable de antena -VAS 6720-
El juego de reparación, cable de antena -VAS 6720- posibilita una calidad de reparación óptima en el rango de la reparación de cables de antena RG 174 (azul) y RTK 031 (negro). El set incluye las herramientas de pelado y engarce correspondientes de ambos cables de antena. También se incluyen en el maletín todas las piezas sueltas necesarias para montar los conectores originales en un estado similar al de serie. Para ello solo se necesita el acoplador codificado a cero (verde). El resto de cables de conexión para los diferentes sistemas infotainment se pueden encontrar en ETKA (EL- elementos para conexión eléctrica) en la lámina 035-XX. Estos diferentes cables adaptadores específicos para cada modelo de vehículo se tienen que pedir siempre por separado. En la lámina mencionada se encuentran también todas las piezas sueltas para pedidos posteriores. En el maletín los compartimentos del material de desgaste están rotulados con los números de pieza. El juego de reparación toma como referencia los cabezales intercambiables y el sistema de tenazas existente del VAS 1978B.
Comprobación del cable de antena:

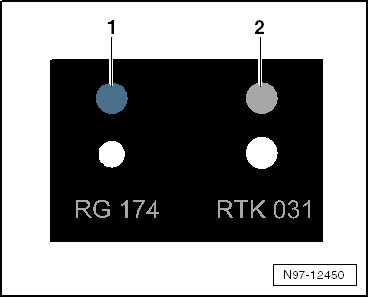

Con la ayuda del calibre se tiene que comprobar antes de iniciar la reparación de qué cable de antena se trata.
- -1- sistema RG 174 = azul
- -2- sistema RTK 031 = gris
En ambos sistemas los posicionadores de los cabezales de la herramienta están marcados correspondientemente con un color.
Sustituir el cabezal de la herramienta:
- Seleccionar el cabezal de la herramienta conforme a la comprobación del cable de antena.
- Abrir completamente el mango de la tenaza.
- Desbloquear y extraer los pasadores de bloqueo -flechas- del mango de la tenaza.
- Colocar el cabezal de la herramienta desde arriba -flecha- en el mango de la tenaza.
- Bloquear el cabezal de la herramienta presionando los pasadores -flechas- en el mango de la tenaza.
Cortar el cable de antena:

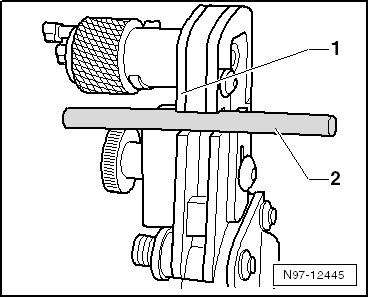

- Introducir el cable de antena -2- en el dispositivo de corte -1-.
- Cerrar la herramienta y volverla a abrir.
- Extraer el cable de antena del dispositivo de corte.
Pelar el aislamiento:

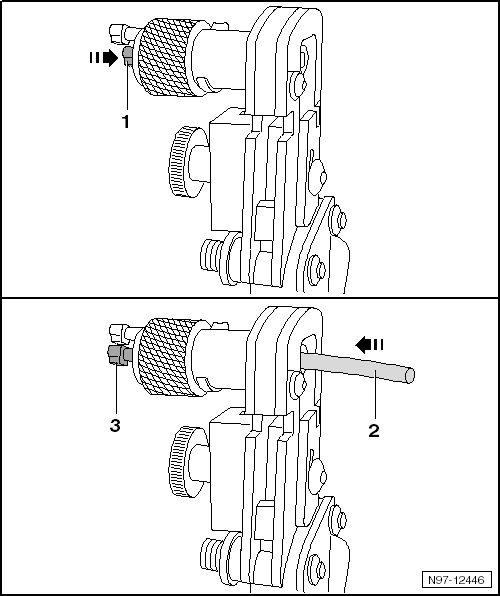

- Introducir el pasador de fijación -1- en el segmento de corte giratorio hasta el tope.
- Introducir el cable de antena -2- en el segmento de corte giratorio hasta el tope. El pasador de fijación -3- vuelve a verse completo.

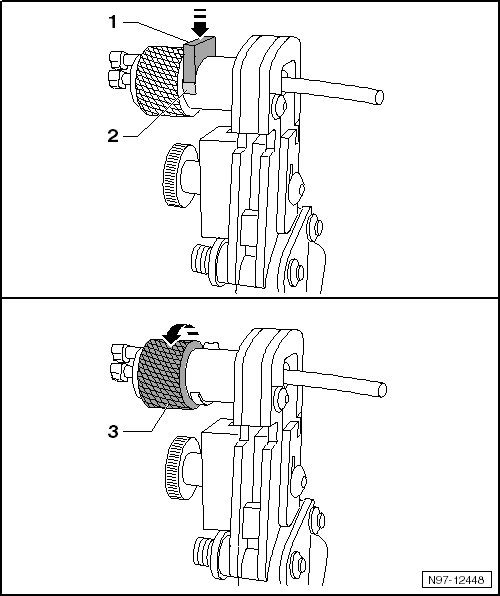

- Presionar el portacuchillas -1- contra el eje del segmento de corte giratorio, hasta que encastre. La holgura -2- de debajo del portacuchillas está cerrado por completo.
- Sujetar el cable de antena para que no gire.
- Girar ligeramente el segmento de corte giratorio -3- 2 veces en la dirección de la flecha hasta que se perciba un giro mínimo.

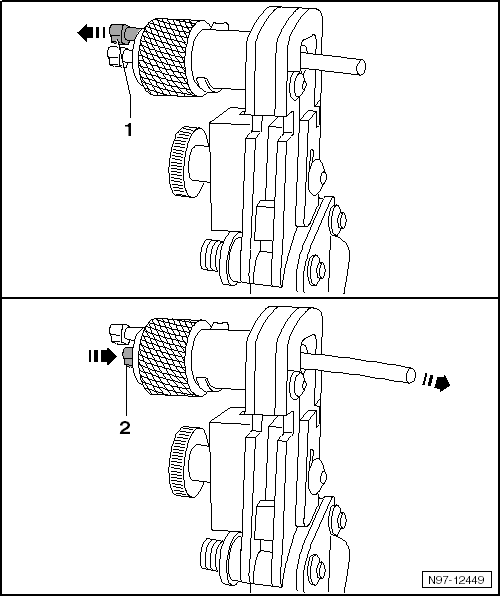

- Tirar del perno de desbloqueo -1-. El portacuchillas se desbloquea y se suelta del cable de antena.
- Introducir el pasador de fijación -2- en el segmento de corte giratorio hasta el tope. El cable de antena se extrae a presión del segmento de corte giratorio.
- Retirar el aislamiento del cable de antena.
- Retirar los restos de aislamiento del segmento de corte giratorio.
Pelar el revestimiento exterior:

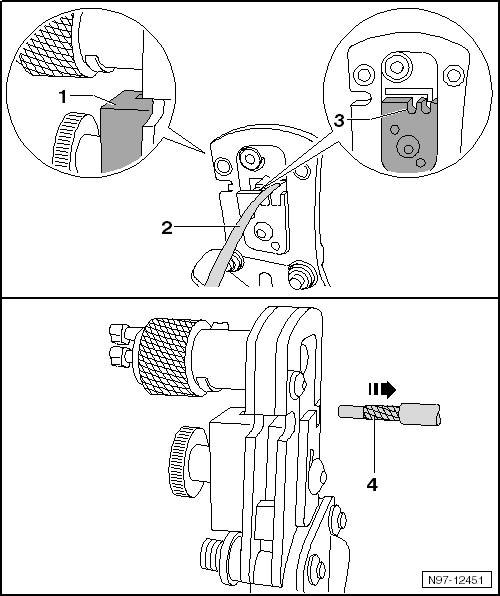

- Introducir el cable de antena -2- en el alojamiento -3- hasta el tope -1- en el cabezal de la herramienta.
- Cerrar la herramienta y volverla a abrir.
- Extraer el cable de antena -4-.
Pelar el revestimiento interior:

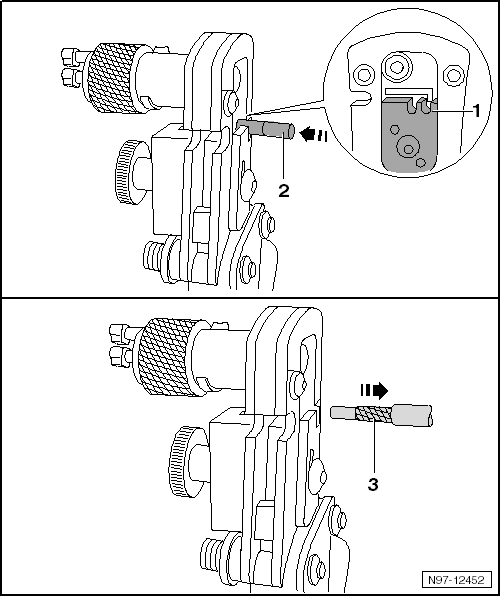

- Introducir el cable de antena -2- en el alojamiento -1- hasta el tope en el cabezal de la herramienta.
- Cerrar la herramienta y volverla a abrir.
- Extraer el cable de antena -3-.
Engarzar el conductor interior:
- Seleccionar el cabezal de la herramienta conforme a la comprobación del cable de antena.

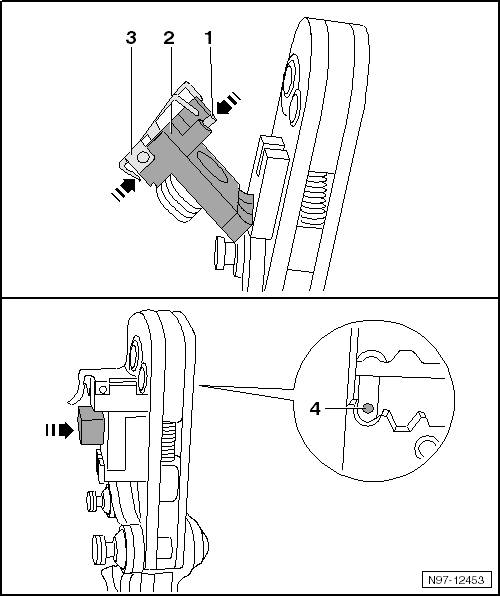

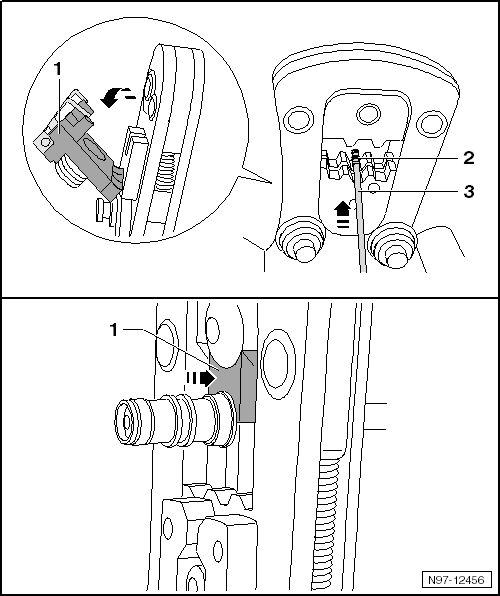

- Abrir el posicionador pivotable -2-.
- Abrir la chapa de posicionamiento -3-. La chapa de posicionamiento pivota hacia arriba.
- Introducir el contacto interior -1- hasta el tope en el posicionador pivotable y soltar la chapa de posicionamiento. El contacto interior queda fijado.
- Cerrar el posicionador pivotable. El contacto interior -4- queda posicionado en el cabezal de la herramienta.

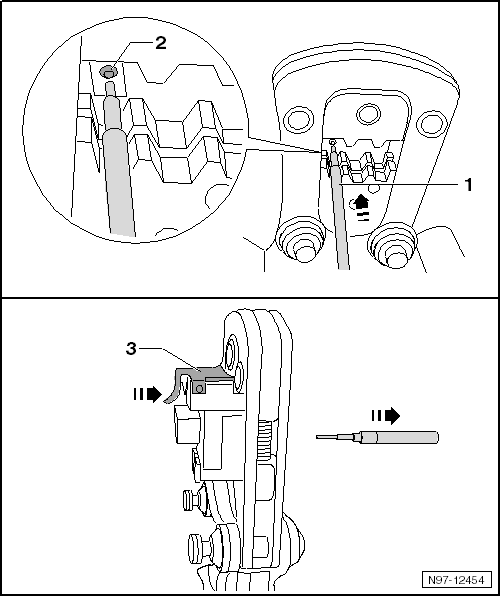

- Introducir el cable de antena -1- en el contacto interior -2- en el cabezal de la herramienta. Para ello mantener el posicionador pivotable en posición.
- Cerrar la herramienta hasta que se abra por si sola.
- Abrir la chapa de posicionamiento -3- y extraer el cable de antena.
Engarzar el conductor exterior:

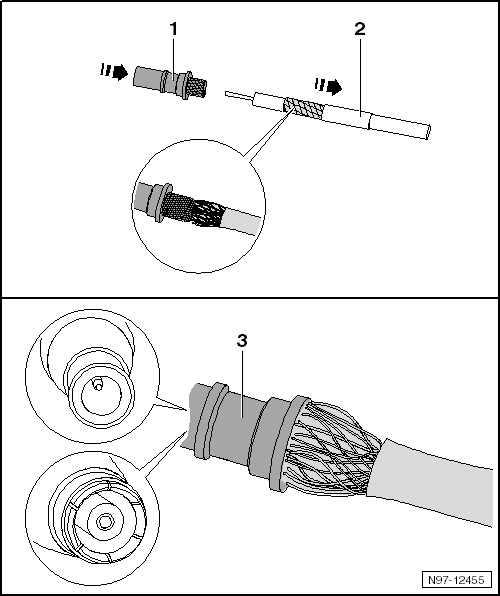

- Montar la funda -2- y el contacto exterior -1- sobre el conductor interior. La pieza de contacto moleteada se tiene que introducir por debajo del aislamiento -3-, pero debe quedar por encima de la lámina de aluminio.
- Montar el contacto exterior -4- completamente. Al hacerlo obsérvese el asiento correcto del casquillo y del pasador.
- Introducir la funda -3- hasta el contacto exterior.
- Abrir la herramienta y abrir el posicionador pivotable -1-.
- Colocar el contacto exterior montado -2- en el cabezal de la herramienta en el perfil intermedio en el borde de apoyo -4-.
- Cerrar la herramienta y volverla a abrir.
- Extraer el cable de antena.
