Seat Ibiza: Radio "SEAT Sound System 1.2": desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Útil de desbloqueo para la radio -T10057-
Desmontar
- Desconectar el encendido y todos los consumidores eléctricos, y extraer la llave de contacto.

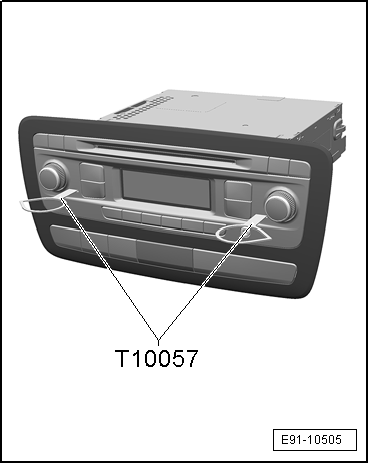

- Introducir dos extractores para radio -T10057- en los orificios previstos hasta que encastren.
- Extraer la radio con el embellecedor, no intentar desmontar el marco por posible rotura.
- Desacoplar las conexiones de los interruptores, bajo radio.
- Desacoplar el conector de la antena.

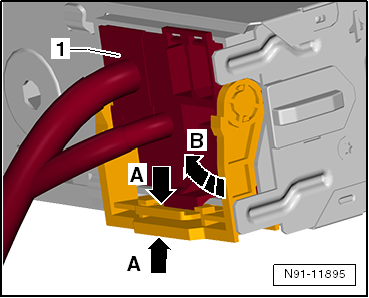

- Comprimir el inmovilizador del conector -A- y desplazar el estribo inmovilizador en la dirección -B-.
- Extraer conector múltiple -1- de la radio.
Montar
El montaje se realiza siguiendo el orden inverso de operaciones.

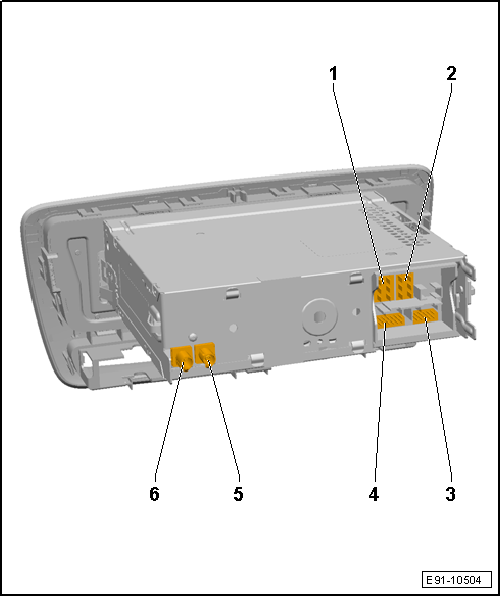

Asignación de conectores
Para mas información → Esquemas de circuitos eléctricos, localización de averías y ubicación de componentes
1 - Conector múltiple 1, 8 contactos, para las salidas de los altavoces
- Asignación de contactos
2 - Conector múltiple 2 ,8 contactos, alimentación de tensión, bus CAN.
- Asignación de contactos
3 - Conector múltiple 3, 12 contactos, de la entrada de señal y de la supresión del volumen del teléfono
- Asignación de contactos
4 - Conector múltiple 4, 12 contactos, de la entrada AUX de audio, del mando del cambiador CD y señales de entrada de CD-Audio
- Asignación de contactos
5 - Conector 5, conexión de la antena
- Entrada conexión de antena DAB, opcional
6 - Conector 6, conexión de la antena
- Conexión del cable de antena hacia la antena

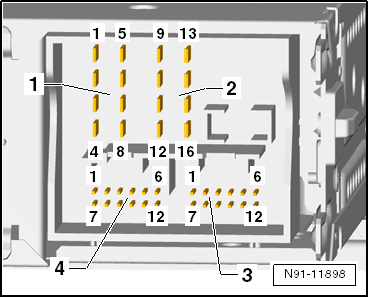

Conector múltiple 1, 8 contactos, para las salidas de los altavoces
1 - Altavoz trasero derecho, positivo
2 - Altavoz delantero derecho, positivo
3 - Altavoz delantero izquierdo, positivo
4 - Altavoz trasero izquierdo, positivo
5 - Altavoz trasero derecho, negativo
6 - Altavoz delantero derecho, negativo
7 - Altavoz delantero izquierdo, negativo
8 - Altavoz trasero izquierdo, negativo
Conector múltiple 2 ,8 contactos, alimentación de tensión, bus CAN.
9 - Bus CAN High
10 - Bus CAN Low
11 - sin asignar
12 - Polo negativo, borne 31
13 - sin asignar
14 - sin asignar
15 - Polo positivo, borne 30
16 - Señal de control del código antirrobo, SAFE
Conector múltiple 3, 12 contactos, de la entrada de señal y de la supresión del volumen del teléfono
1-5 - sin asignar
6 - Entrada de señal BF de teléfono, negativo
7-9 - sin asignar
10 - Teléfono Mute, supresión del volumen del teléfono
11 - sin asignar
12 - Entrada de señal BF de teléfono, positivo
Conector múltiple 4, 12 contactos, de la entrada AUX de audio, del mando del cambiador CD y señal de entrada de CD-Audio
1 - sin asignar
2 - sin asignar
3 - PID Audio, negativo
4 - PID Alimentación de tensión, positivo
5 - sin asignar
6 - PID, Bus DATA OUT
7 - PID, negativo
8 - PID Audio izquierda
9 - PID Audio derecha
10 - PID Señal de control
11 - PID, Bus DATA IN
12 - sin asignar
