Seat Ibiza: Molduras del pasarruedas

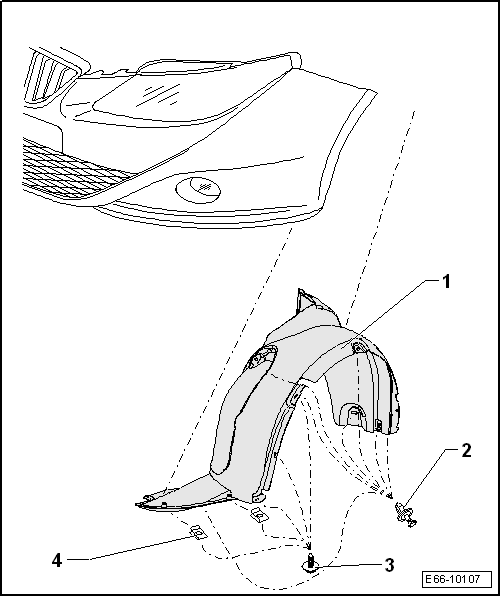

Moldura del pasarruedas anterior: cuadro general de montaje
Moldura del pasarruedas sujeción con tornillos y remaches expansibles
1 - Moldura / Protección del pasarruedas
- Material PP/EPDM
- Desmontar y montar
2 - Moldura del pasarruedas
3 - Tornillo Torx
Sujección a tuerca expandible
- 5 Unidades
- 2 Nm +- 0,2 Nm
4 - Remache expansible
- 6 Unidades
- Sustituir siempre
Moldura del pasarruedas anterior: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -U 30800-
Desmontar
- Extraer la rueda anterior. Par de apriete de los tornillos de las ruedas.
- Extraer los tornillos -3-.
Para extraer los remaches expansibles -2- hay que proceder de la siguiente manera:
- Introducir la palanca -U 30800- en la muesca dispuesta en el émbolo central del clip y a continuación desplazar el remache hacia arriba.
¡Atención!
En el desmontaje del remache expansible, este no necesita que su embolo sea extraído del todo.
- Extraer la moldura del pasarruedas -3-.
Montar
El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje, teniendo en cuenta lo siguiente:
- Sustituir los remaches expansibles una vez desmontados.

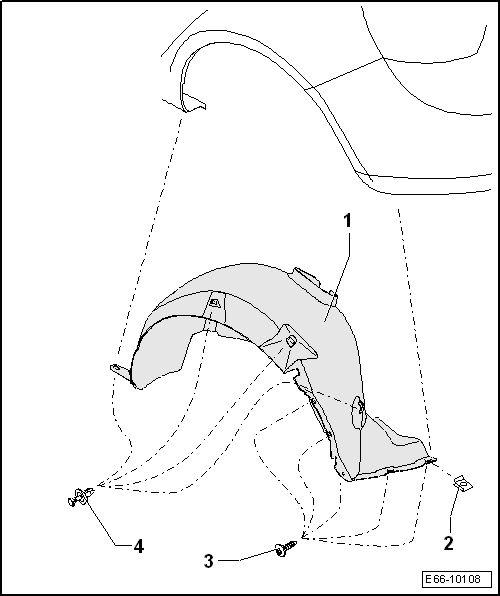

Moldura del pasarruedas posterior: cuadro general de montaje
Moldura del pasarruedas sujeción con tornillos y remaches expansibles
1 - Moldura / Protección del pasarruedas
- Material PP/EPDM
- Desmontar y montar
- Adaptar, versión "Ecomotive"
2 - Tuerca expandible
3 - Tornillo Torx
Sujección a tuerca expandible
- 5 Unidades
- 2 Nm +- 0,2 Nm
4 - Remache expansible
- 6 Unidades
- Sustituir siempre
Moldura del pasarruedas posterior: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
- Kit llaves dinamométricas -SAT 8010-
- Palanca -U 30800-
Desmontar
- Extraer la rueda posterior. Par de apriete de los tornillos de las ruedas.
- Desenroscar los tornillos -3-.
Para extraer los remaches expansibles -4- hay que proceder de la siguiente manera:
- Introducir la palanca -U 30800- en la muesca dispuesta en el émbolo central del clip y a continuación desplazar el remache hacia arriba.
¡Atención!
En el desmontaje del remache expansible, este no necesita que su embolo sea extraído del todo.
- Extraer la moldura del pasarruedas -1-.
Montar
El montaje se realiza siguiendo el orden inverso de las operaciones descritas para el desmontaje, teniendo en cuenta lo siguiente:
- Sustituir los remaches expansibles una vez extraídos.
Adaptar moldura del pasarruedas posterior, versión "Ecomotive"
La moldura del pasarruedas posterior se suministra sin los orificios para la instalación del spoiler de la rueda.
En caso necesario realizar los orificios correspondiente.
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

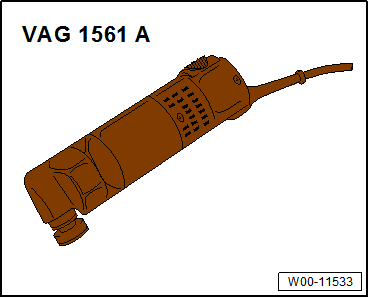

- Cuchillo eléctrico -VAG 1561A-

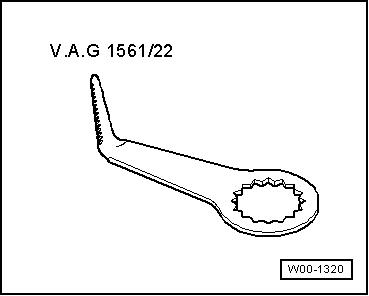

- Cuchilla -VAG 1561/22-
- Taladro con broca de 5 mm Ø
¡PELIGRO!
Es obligatorio el uso de guantes de cuero y gafas de protección.
Aviso
Los orificios solo se puede realizar con la moldura del pasarruedas desmontada.
Preparación de la pieza nueva
Aviso
Las operaciones descritas se refieren al lado izquierdo del vehículo. Las operaciones relativas al lado derecho se realizan de forma análoga.

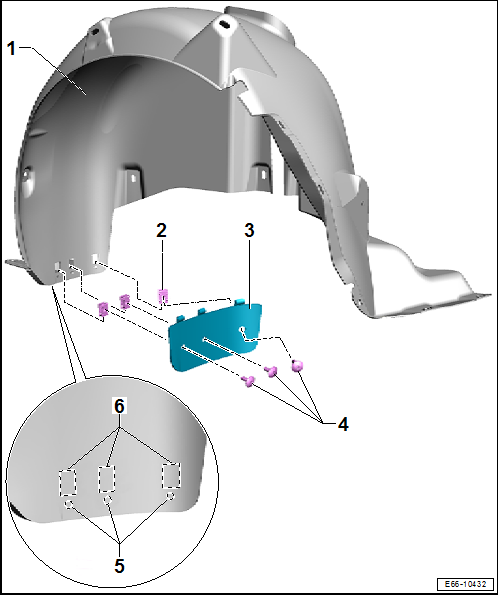

1 - Moldura del pasarruedas posterior
2 - Tuerca gatillo
- 3 unidades
3 - Spoiler de la rueda
4 - Tornillo
- 3 unidades
- 2 Nm
5 - Orificios de fijación
6 - Orificios de fijación

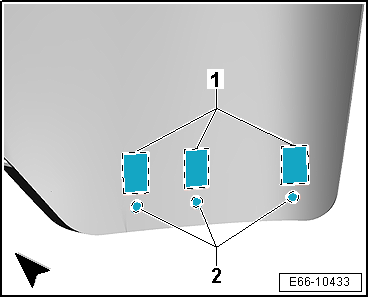

- Con la ayuda del cuchillo eléctrico -VAG 1561A- y la cuchilla -VAG 1561/22- realizar los orificios -1- troquelados en la moldura del pasarruedas posterior.
- Realizar los orificios -2- de 5 mm de Ø troquelados en la moldura del pasarruedas posterior.
- Eliminar las posibles rebabas.

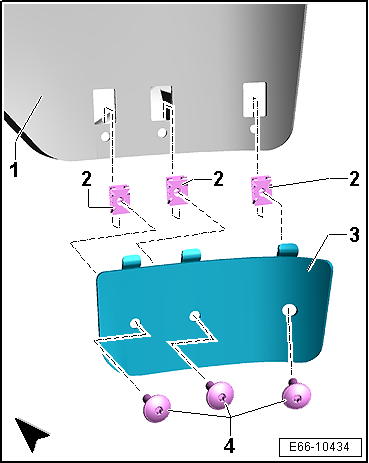

- Montar las tuercas gatillo -2- en su posición de montaje tal y como se muestra en la imagen.
- Colocar el spoiler de rueda -3- y fijarlo con los tornillos -4-.
- Montar la moldura del pasarruedas posterior -1-.
Espejos retrovisores exteriores
¡ATENCIÓN!
En caso de sustitución del espejo retrovisor, verificar la generación del espejo a sustituir.

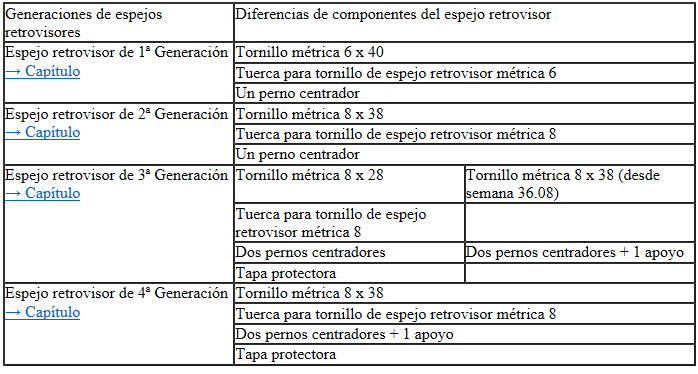

Existen cuatro generaciones de espejo retrovisor, las diferencias entre ellos son:
