Seat Ibiza: Comportamiento en caso de repostaje equivocado
¡ATENCIÓN!
En el caso de un repostaje equivocado se pueden ocasionar daños irreversibles en los componentes de alta presión, sobre todo en la bomba de alta presión, por la falta de lubricación por el gasóleo. Cabe esperar daños en forma de gripaje y desprendimiento de partículas. Las partículas causarán con toda seguridad daños en la válvula reguladora de presión y los inyectores.
Aviso
Estas instrucciones son como un diagrama de flujo: indican las operaciones necesarias en función de las circunstancias concurrentes respectivas.
¿Se ha puesto en marcha el motor con un combustible equivocado?
Sí - Capítulo "Paso 1 (el motor se ha puesto en marcha con un combustible equivocado)"
No - Capítulo "Paso 2 (el motor no se ha puesto en marcha con el combustible equivocado)"
Paso 1 (el motor se ha puesto en marcha con un combustible equivocado)
- No conectar el encendido.
- Vaciar el depósito de combustible en la medida de lo posible a través de la boca de carga con ayuda de la unidad bomba de combustible -VAS 5190-:
Altea, Altea XL, Altea XL Freetrack, León
Ibiza, Toledo 2013
Altea, Altea XL, Altea XL Freetrack, León
- Desmontar el asiento trasero derecho.
Ibiza
- Levantar la banqueta posterior.
Toledo 2013
- Desmontar la banqueta trasera.
Continúa para todos los vehículos
- Desmontar el protector de la unidad de alimentación de combustible.
Aviso
Para desbloquear la tubería de combustible, apretar la chaveta de seguridad.
¡ATENCIÓN!
¡Recuerde que con la batería conectada, se excita la bomba de combustible al abrir una puerta! Con el sistema abierto puede salir combustible.
Altea - Altea XL- León - Altea XL Freetrack

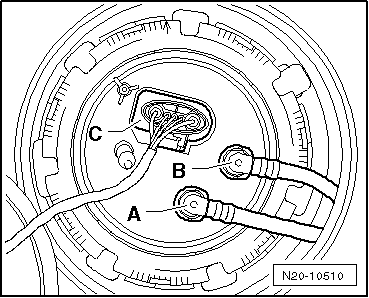

- Desacoplar la tubería de retorno de combustible (azul o con marca azul) -B- de la unidad de alimentación de combustible.
- Acoplar el manguito -VAS 6551/5-2- del manómetro verificador a la tubería de retorno de combustible -B-.
Ibiza - Toledo 2013

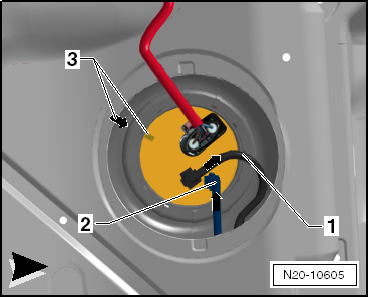

- Desacoplar la tubería de retorno de combustible (azul o con marca azul) -2- de la unidad de alimentación de combustible.
- Acoplar el manguito -VAS 6551/5-2- del manómetro verificador a la tubería de retorno de combustible -2-.
Continúa para todos los vehículos
- Conectar la central diagnosis -VAS 505xx- y efectuar la Función Guiada "Bomba de combustible: excitar".
Aviso
Se activa la bomba de combustible.
- Repetir esta operación hasta que el depósito de combustible esté completamente vacío.
Unidad de alimentación de combustible: desmontar.
Altea - Altea XL- León - Altea XL Freetrack
Ibiza - Toledo 2013
Continúa para todos los vehículos
- Compruebe si hay virutas en el depósito de combustible.
- Vaciar la cuba de acumulación de la unidad de alimentación de combustible.
- Realizar una comprobación visual en cuanto a suciedad o virutas en la cuba de acumulación y en el tamiz de la etapa previa.
¿Hay virutas?
Sí - Capítulo "Paso 3 (hay virutas en la unidad de alimentación y en el depósito de combustible)"
No - Capítulo "Paso 4 (no hay virutas en la unidad de alimentación ni en el depósito de combustible)"
Paso 2 (el motor no se ha puesto en marcha con el combustible equivocado)
- No conectar el encendido.
- Vaciar el depósito de combustible en la medida de lo posible a través de la boca de carga con ayuda de la unidad bomba de combustible -VAS 5190-:
Altea, Altea XL, Altea XL Freetrack, León
Ibiza, Toledo 2013
Altea - Altea XL- León - Altea XL Freetrack
- Desmontar el asiento trasero derecho.
Ibiza
- Levantar la banqueta posterior.
Toledo 2013
- Desmontar la banqueta trasera.
Continúa para todos los vehículos
- Desmontar el protector de la unidad de alimentación de combustible.
Aviso
Para desbloquear la tubería de combustible, apretar la chaveta de seguridad.
¡ATENCIÓN!
¡Recuerde que con la batería conectada, se excita la bomba de combustible al abrir una puerta! Con el sistema abierto puede salir combustible.
Altea - Altea XL- León - Altea XL Freetrack
- Desacoplar la tubería de retorno de combustible (azul o con marca azul) -B- de la unidad de alimentación de combustible.
- Acoplar el manguito -VAS 6551/5-2- del manómetro verificador a la tubería de retorno de combustible -B-.
Ibiza - Toledo 2013
- Desacoplar la tubería de retorno de combustible (azul o con marca azul) -2- de la unidad de alimentación de combustible.
- Acoplar el manguito -VAS 6551/5-2- del manómetro verificador a la tubería de retorno de combustible -2-.
- Introducir el extremo libre del conducto -VAS 6551/5-2- en un recipiente apropiado.
Continúa para todos los vehículos
- Conectar la central diagnosis -VAS 505xx- y efectuar la Función Guiada "Bomba de combustible: excitar".
Aviso
Se activa la bomba de combustible.
- Repetir esta operación hasta que el depósito de combustible esté completamente vacío.
- Cargar el depósito con 5 litros de gasóleo.
- Vaciar de nuevo completamente el depósito de combustible como se ha descrito anteriormente.
Altea - Altea XL- León - Altea XL Freetrack
- Volver a acoplar la tubería de retorno de combustible (azul o con marca azul) -B-.
Ibiza - Toledo 2013
- Volver a acoplar la tubería de retorno de combustible (azul o con marca azul) -2-.
Altea - Altea XL- León - Altea XL Freetrack
- Sustituir el filtro de combustible.
Ibiza - Toledo 2013
- Sustituir el filtro de combustible.
Continúa para todos los vehículos
- Llenar el depósito completamente con gasóleo.
- Efectuar un recorrido de prueba.
Paso 3 (hay virutas en la unidad de alimentación y en el depósito de combustible)
- Limpiar la unidad de alimentación de combustible y el depósito de combustible con el extractor gasoil -VAS 5226-.
- Repetir esta operación hasta que el depósito de combustible esté completamente vacío.
Unidad de alimentación de combustible: desmontar
Altea - Altea XL- León - Altea XL Freetrack
Ibiza - Toledo 2013
Continúa para todos los vehículos
- Cargar el depósito con 5 litros de gasóleo.
- Vaciar de nuevo completamente el depósito de combustible como se ha descrito anteriormente.
- Sustituir los siguientes componentes de alta presión:
- Bomba de alta presión
- Tuberías de alta presión
- Acumulador de alta presión (rail o conducto común) inclusive la válvula reguladora de la presión del combustible -N276- y el sensor de presión del combustible -G247-
- Unidades inyectoras (piezoinyectores)
- Tuberías de retorno de combustible (tuberías de aceite de fuga)
- Altea - Altea XL- León - Altea XL Freetrack: Filtro de combustible
- Ibiza - Toledo 2013: Filtro de combustible
- Repostar el vehículo completamente.
- Sistema de combustible: purgar el aire.
- Efectuar una prueba dinámica.
Paso 4 (no hay virutas en la unidad de alimentación ni en el depósito de combustible)
- Cargar el depósito con 5 litros de gasóleo.
- Vaciar de nuevo completamente el depósito de combustible como se ha descrito anteriormente.
- Sustituir la bomba de alta presión.
¡ATENCIÓN!
¡La siguiente operación sólo se puede realizar con la bomba de alta presión averiada desmontada!

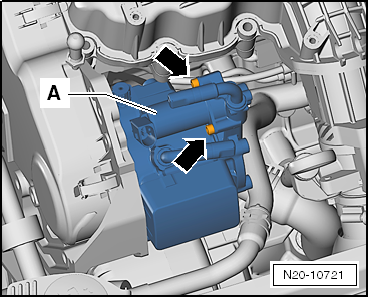

- Desenroscar los tornillos -flechas- y retirar la válvula de dosificación del combustible -N290--A- de la bomba de alta presión VIEJA.
- Comprobar la válvula de dosificación de combustible -N290- y la bomba de alta presión por si contienen virutas.
¿Hay virutas?
Sí - Capítulo "Paso 5 (hay virutas en la bomba de alta presión)"
No - Capítulo "Paso 6 (no hay virutas en la bomba de alta presión)"
Paso 5 (hay virutas en la bomba de alta presión)
- Sustituir los siguientes componentes de alta presión:
- Bomba de alta presión
- Tuberías de alta presión
- Acumulador de alta presión (rail o conducto común) inclusive la válvula reguladora de la presión del combustible -N276- y el sensor de presión del combustible -G247-
- Unidades inyectoras (piezoinyectores)
- Tuberías de retorno de combustible (tuberías de aceite de fuga)
- Altea - Altea XL- León - Altea XL Freetrack: Filtro de combustible
- Ibiza - Toledo 2013: Filtro de combustible
- Repostar el vehículo completamente.
- Sistema de combustible: purgar el aire.
- Efectuar una prueba dinámica.
Paso 6 (no hay virutas en la bomba de alta presión)
Altea - Altea XL- León - Altea XL Freetrack
- Sustituir el filtro de combustible.
Ibiza - Toledo 2013
- Sustituir el filtro de combustible.
Continúa para todos los vehículos
- Sistema de combustible: purgar el aire.
- Repostar el vehículo y realizar un recorrido de prueba.
